Uso: | Medida del peso | Estructura: | Célula de carga planar del haz |
---|---|---|---|
Tipo: | Sensor del peso del perfil bajo | Salida: | Célula de carga análoga |
Dirección de la carga: | Compresión | Capacidad: | 30kg/75kg/150kg/300kg |

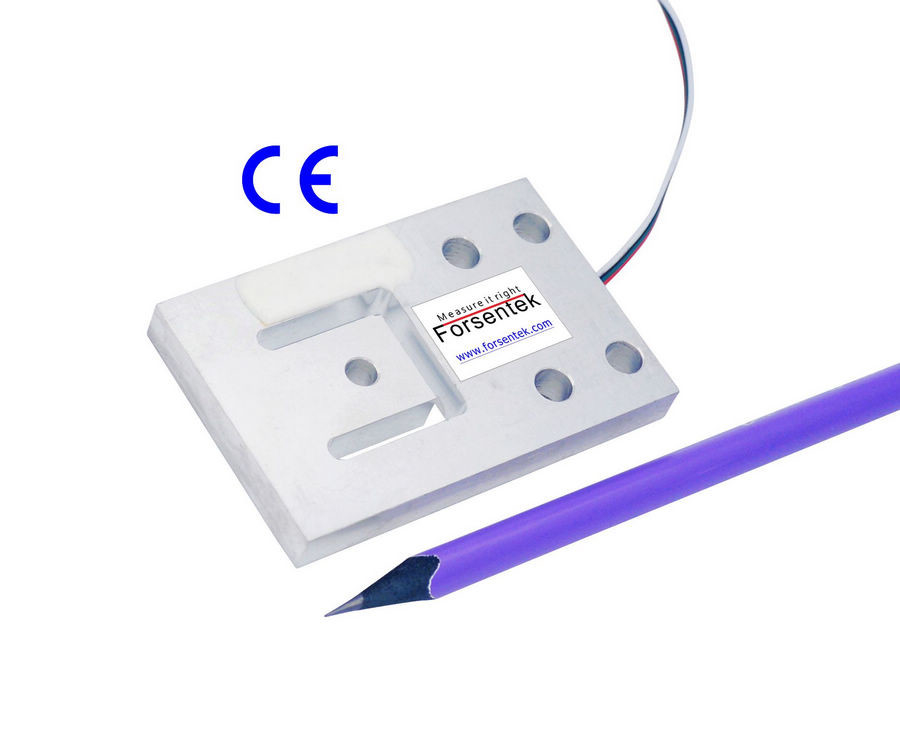

Célula fina 150kg de la carga de compresión del perfil bajo del transductor 1500N de la fuerza
El sensor FHA de la fuerza del perfil bajo se produce basado en tecnología del indicador de tensión con el CE certificado. La célula compacta FHA de la carga de compresión ofrece gamas de medición 0-30kg/0-75kg/0-150kg/0-300kg cuatro para elegir la forma, alta exactitud con 0,05% ausencias de linealidad de la capacidad plena. La célula de carga del perfil bajo FHA utiliza los indicadores 1000ohms que tiene mejor rendimiento comparado a los indicadores de uso general 350ohms en términos de consumo de energía y estabilidad a largo plazo. El diseño compacto permite la construcción de escalas con extremadamente - la altura total baja, célula de carga asequible FHA es también conveniente para los dispositivos de pesaje con pilas.
Dimensiones (en milimeter)
Especificaciones
Capacidad | 30kg/300N/66 libras |
Salida nominal | 1.5/2.0 mV/V |
Excitación | 3-10V |
Equilibrio cero | ±0.1mV/V |
Ausencia de linealidad | El ±0.05% R.O. |
Histéresis | El ±0.05% R.O. |
Nonrepeatability | El ±0.05% R.O. |
Arrastramiento (3min) | El ±0.05% R.O. |
Sobrecarga segura | El 150% F.S. |
Última sobrecarga | El 200% F.S. |
Temperatura de funcionamiento | -10… +40oC |
Cambio cero de la temperatura | El ±0.2% R.O./oC |
Palmo del cambio de la temperatura | El ±0.05% R.O./10oC |
Resistencia entrada | ohmios 1120±50 |
Resistencia de salida | ohmios 1000±10 |
Resistencia de aislamiento | >ohmios de los 2000M |
Protección del ingreso | IP65 |
Material del elemento | Aleación de aluminio |
Cable | 30kg/75kg — Alambre 4 de 32AWG 400m m 150kg/300kg — Alambre 4 de 32AWG 150m m |
Conexión de código | Rojo--Excitation+ Negro--Excitación |
Breve instrucción de la salida nominal (o de la sensibilidad):
Salida cero de la célula de carga: La señal de salida del loadcell con aplicado sin carga, expresó en mV/V o como porcentaje de la salida nominal. La salida cero es causada por la tensión durante la vinculación del indicador de tensión, puede ser manejada durante el tratamiento de la calibración o de señales sin afectar a la exactitud de la medida.
Definición: La señal producida por la célula de carga (o el transductor de la fuerza) cuando se aplica la carga clasificada, expresó en términos de mV/V. La salida nominal indica la gama de la señal de salida del sensor.
Salida del sensor = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal del sensor fino FHA de la fuerza está normalmente dentro de 1.5mV/V~2.0mV/V.
La fuente de alimentación de la célula de carga compacta FHA está normalmente dentro de 3-10V.
Cargue/capacidad está dentro de 0-1.
La gama de la señal de salida de transductor FHA del peso está tan normalmente dentro de 0-20mV.
Ejemplo uno: La célula de carga planar del haz FHA-30kg con la salida nominal 1.5mV/V accionada por 10V DC, la gama de la salida es 0~15mV.
Ejemplo dos: El transductor FHA-300kg de la fuerza del perfil bajo con la salida nominal 2mV/V accionada por 5V DC, la gama de la salida es 0~10mV.
Célula fina 150kg de la carga de compresión del perfil bajo del sensor 1500N de la fuerza
