Datos del producto:
Pago y Envío Términos:
|
Utilización: | Medición de la fuerza | El tipo: | célula de la carga de compresión |
---|---|---|---|
Producción: | Análogo | Estructura: | Celda de carga del cilindro |
El montaje: | Brida a brida | Capacidad: | 0-500 toneladas (se puede seleccionar) |

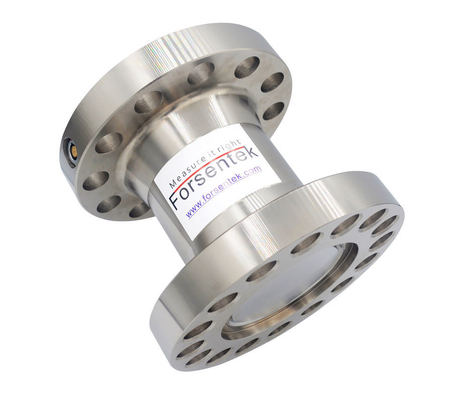

Celular de carga de compresión montada en brida de 200 toneladas Celular de carga tipo cilindro de 100 toneladas
La célula de carga de compresión de brida a brida FCRF está hecha de acero aleado basado en la tecnología de estenómetro y adopta un diseño de columna que tiene un soporte de brida a brida para una fácil instalación.Transductor de fuerza de compresión de alto alcance FCRF ofrece diez rangos de medición de 0-300kN / 0-500kN / 0-600kN / 0-1000kN / 0-1500kN / 0-2000kN / 0-2500KN / 0-3000kN / 0-4000kN / 0-5000kN para elegirPuede encontrar el tipo de columna de la celda de carga FCRF aplicable paraensayo de carga de la pila,Monitoreo de la carga del puente, máquinas de moldeo por inyección, pruebas de estructura, laminaderas, etc.
Dimensiones (unidad en mm)
Especificaciones
Capacidad |
300kN / 30 toneladas / 67klb Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera. Se aplicarán las siguientes medidas: Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. Se aplicarán las siguientes medidas: 2500kN / 250 toneladas / 562klb El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. Se aplicará el procedimiento siguiente: Se aplicará el procedimiento siguiente: |
Producción nominal | 2.0 mV/V |
La emoción. | 3 a 15 V |
Saldo cero | Se aplicarán las siguientes medidas: |
No linealidad |
± 0,3% de R.O. Se aplicarán las siguientes medidas: |
Histeresis |
± 0,3% de R.O. Se aplicarán las siguientes medidas: |
No repetibilidad |
± 0,1% de R.O. Se aplicarán las siguientes medidas: |
Es una locura. | ± 0,1% de R.O. |
Sobrecarga segura | 120 por ciento F.S. |
Sobrecarga máxima | El 150% F.S. |
Temperatura compensada | -10... más 40oC. Las |
Temperatura de funcionamiento | -20... más 60oC. Las |
Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
Resistencia de entrada | Las demás partidas de los aparatos del capítulo 87 |
Resistencia de salida | 750 ± 50 ohmios |
Resistencia al aislamiento | > 5000M ohmios |
Protección de entrada | Protección IP66 |
Material del elemento | Acero de aleación |
El cable | Ø5*5000 mm con 4 núcleos protegidos |
Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Un sensor de fuerza es un transductor que convierte la carga mecánica en una señal de mV proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigo, bajo alimentación constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente,Por lo tanto, la carga/fuerza se puede medir midiendo la señal de salida del transductor, que normalmente está dentro de -30mV...+30mV. Se puede utilizar un amplificador de señal para convertir la señal mV en 0-5V / 0-10V / 4-20mA para un procesamiento adicional de la señal.
Capacidad nominal: La carga axial máxima que la celda de carga está diseñada para medir dentro de sus especificaciones.
No linealidad: la desviación máxima de la curva de calibración respecto a una línea recta trazada entre las salidas sin carga y las nominales.expresado en porcentaje de la potencia nominal y medido únicamente en carga creciente.
No repetibilidad: la diferencia máxima entre las lecturas de salida de la celda de carga para cargas repetidas en condiciones ambientales y de carga idénticas.
Hysteresis: la diferencia máxima entre las lecturas de salida de la celda de carga para la misma carga aplicada.una lectura obtenida aumentando la carga desde cero y la otra disminuyendo la carga desde la potencia nominal; generalmente medido a la mitad de la potencia nominal y expresado en porcentaje de la potencia nominal.
Creep: el cambio en el rendimiento de la célula de carga que se produce con un período de tiempo especificado, mientras se encuentra bajo carga y con todas las condiciones ambientales y otras variables constantes;normalmente medido con carga nominal aplicada.
Sobrecarga segura: La carga máxima en porcentaje de la capacidad nominal que puede aplicarse sin producir un cambio permanente en las características de rendimiento más allá de las especificadas.
Sobrecarga final: La carga máxima en porcentaje de la capacidad nominal que puede aplicarse sin producir una falla estructural.
Temperatura de funcionamiento: los extremos de temperatura dentro de los cuales una celda de carga funcionará sin cambios adversos permanentes en cualquiera de sus características de rendimiento.
Duración del cambio de temperatura: El cambio en la salida debido a un cambio en la temperatura de la celda de carga; generalmente expresado como un porcentaje de la carga por cambio de temperatura de un grado Celsius.
Cambio de temperatura cero: El cambio en el equilibrio cero debido a un cambio en la temperatura ambiente; generalmente expresado en porcentaje de la producción nominal por cambio de temperatura de un grado Celsius.
Resistencia de entrada: Resistencia del circuito puente de la célula de carga medida en los terminales de excitación positiva y negativa sin carga aplicada y con los terminales de salida en circuito abierto.
Resistencia de salida: Resistencia del circuito puente del transductor medida en los terminales de la señal positiva y negativa sin carga aplicada y con los terminales de entrada en circuito abierto.
Celda de carga de compresión montada en brida de 200 toneladas Celda de carga tipo cilindro de 100 toneladas
