Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | El tipo: | Celda de carga del cilindro |
|---|---|---|---|
| Producción: | Análogo | Capacidad: | 0-500 toneladas (se puede seleccionar) |
| Estructura: | Brida a brida |

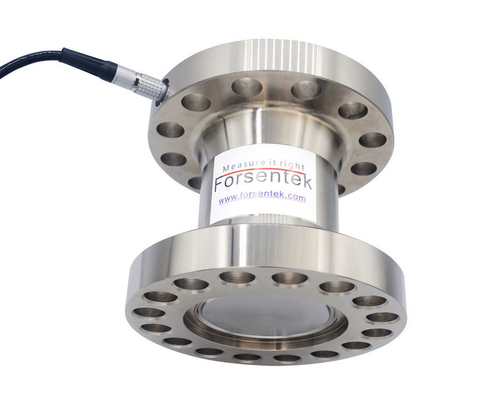

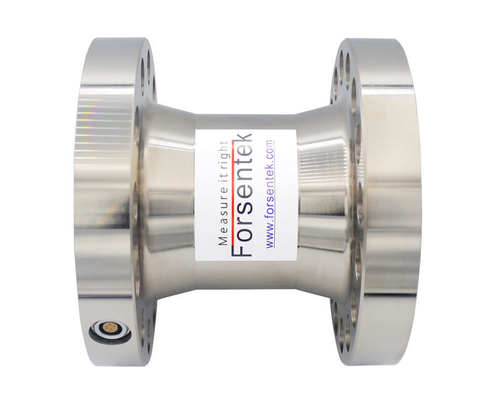

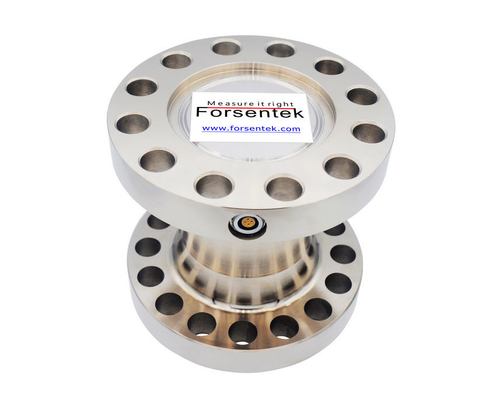

Celdas de carga de columna 500 toneladas 300 toneladas 200 toneladas 100 toneladas 50 toneladas Celdas de carga de cilindro
Tipo de brida de gran capacidadCelular de carga de columnaEl FCRF está hecho de acero aleado basado en la tecnología de estenómetro y adopta un diseño de columna que tiene un soporte de brida a brida para una fácil instalación.Sensor de fuerza de compresión de alto alcance FCRF ofrece diez rangos de medición de 0-300kN / 0-500kN / 0-600kN / 0-1000kN / 0-1500kN / 0-2000kN / 0-2500KN / 0-3000kN / 0-4000kN / 0-5000kN para elegir. Puede encontrar cilindro tipo Force Transducer FCRF aplicable paraensayo de carga de la pila,Monitoreo de la carga del puente, máquinas de moldeo por inyección, pruebas de estructura, laminaderas, etc.

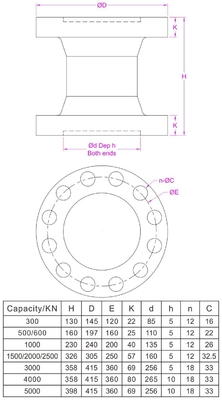

Dimensiones (unidad en mm)
Especificaciones
| Capacidad |
300kN / 30 toneladas 500kN / 50 toneladas 600kN / 60 toneladas 1000kN / 100 toneladas 1500kN / 150 toneladas 2000kN / 200 toneladas 2500kN / 250 toneladas 3000kN / 300 toneladas Se aplican las siguientes condiciones: 5 000 kN / 500 toneladas |
| Producción nominal | 2.0 mV/V |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad |
± 0,3% de R.O. Se aplicarán las siguientes medidas: |
| Histeresis |
± 0,3% de R.O. Se aplicarán las siguientes medidas: |
| No repetibilidad |
± 0,1% de R.O. Se aplicarán las siguientes medidas: |
| Es una locura. | ± 0,1% de R.O. |
| Sobrecarga segura | 120 por ciento F.S. |
| Sobrecarga máxima | El 150% F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | Las demás partidas de los aparatos del capítulo 87 |
| Resistencia de salida | 750 ± 50 ohmios |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP66 |
| Material del elemento | Acero de aleación |
| El cable | Ø5*5000 mm con 4 núcleos protegidos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Un sensor de fuerza es un transductor que convierte la carga mecánica en una señal de mV proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigo, bajo alimentación constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente,Por lo tanto, la carga/fuerza se puede medir midiendo la señal de salida del transductor, que normalmente está dentro de -30mV...+30mV. Se puede utilizar un amplificador de señal para convertir la señal mV en 0-5V / 0-10V / 4-20mA para un procesamiento adicional de la señal.
Celdas de carga de columna 500 toneladas 300 toneladas 200 toneladas 100 toneladas 50 toneladas Celdas de carga de cilindro
