Sensor micro miniatura de la fuerza del transductor 10N 20N 50N 100N 200N 500N 1kN 2kN de la compresión

Sensor micro miniatura de la fuerza del transductor 10N 20N 50N 100N 200N 500N 1kN 2kN de la compresión

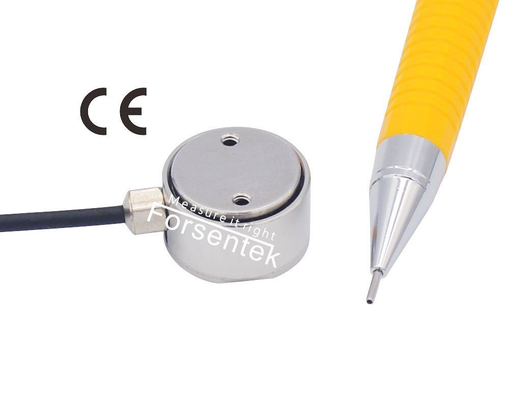

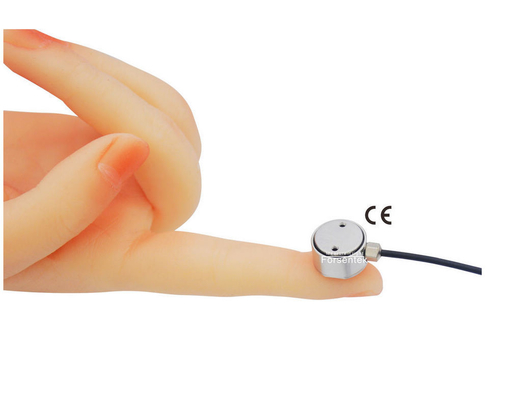

Miniature Compression Transducer 10N 20N 50N 100N 200N 500N 1kN 2kN Micro Force Sensor
Miniature Compression Transducer 10N 20N 50N 100N 200N 500N 1kN 2kN Micro Force Sensor Miniature Compression Transducer 10N 20N 50N 100N 200N 500N 1kN 2kN Micro Force Sensor Miniature Compression Transducer 10N 20N 50N 100N 200N 500N 1kN 2kN Micro Force Sensor Miniature Compression Transducer 10N 20N 50N 100N 200N 500N 1kN 2kN Micro Force Sensor

Ampliación de imagen :  Sensor micro miniatura de la fuerza del transductor 10N 20N 50N 100N 200N 500N 1kN 2kN de la compresión Mejor precio

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Forsentek
Certificación: CE
Número de modelo: FCFK
Pago y Envío Términos:
Cantidad de orden mínima: 1PC
Detalles de empaquetado: cartón
Tiempo de entrega: 3~25 días laborables
Condiciones de pago: T/T, Western Union o Paypal
Capacidad de la fuente: 2885pcs/month
Descripción detallada del producto
Uso: Medición de fuerza Tipo: Célula de carga miniatura del reborde
Salida: Sensor análogo Capacidad: 10N 20N 50N 100N 200N 500N 1KN 2KN
Conexión: Reborde-a-reborde Material: Acero inoxidable

Sensor micro miniatura de la fuerza del transductor 10N 20N 50N 100N 200N 500N 1KN 2KN de la fuerza de compresión

La célula de carga micro FCFK se hace del acero inoxidable basado en tecnología del indicador de tensión para entregar 0,2% ausencias de linealidad máxima de la capacidad clasificada. La célula miniatura FCFK de la carga de compresión ofrece gamas de medición 0-10N/0-20N/0-50N/0-100N/0-200N/0-500N/0-1kN/0-2kN ocho para elegir de, ensancha para ensanchar montaje, diseño compacto, usted puede encontrar el transductor micro FCFK de la fuerza aplicable para los usos de la medida de la fuerza de compresión donde está limitado, por ejemplo la medida de la fuerza de fijación con abrazadera de molde, la supervisión de la fuerza de la asamblea, prueba de la distribución de la fuerza, etc. el espacio del montaje. El modelo FCFK se puede modificar o modificar para requisitos particulares según la petición del cliente.

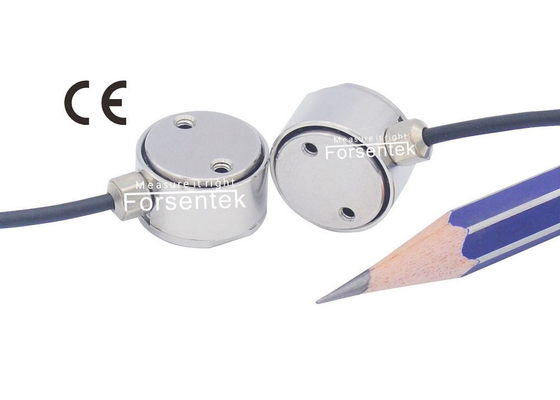

sensor micro 50N 100N 200N de la fuerza

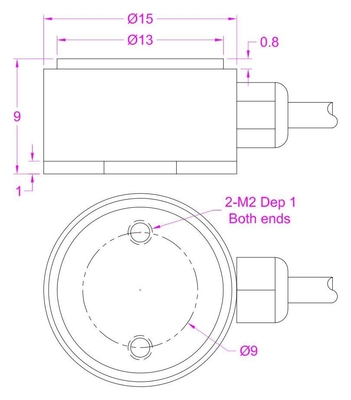

Dimensiones (en milimeter)

sensor miniatura 50N 100N 200N de la compresión

Código el ordenar Gama de la medida Dirección de la fuerza
FCFK-10N 0-10N / 0-2.2lb Compresión
FCFK-20N 0-20N / 0-4.4lb
FCFK-50N 0-50N / 0-0-10lb
FCFK-100N 0-100N / 0-20lb
FCFK-200N 0-200N / 0-45lb
FCFK-500N 0-500N / 0-112lbf
FCFK-1kN 0-1000N / 0-225lbs
FCFK-2kN 0-2000N / 0-450lbf

Especificaciones

Capacidad

1kg/2kg/5kg/10kg/20kg/50kg/100kg/200kg

2.2lb/4.4lb/11lb/22lb/45lb/112lb/225lbf/450lbs
10N/20N/50N/100N/200N/500N/1kN/2kN

Salida nominal 2,0 mV/V
Excitación 3-15V
Equilibrio cero ±0.1mV/V
Ausencia de linealidad El ±0.3% R.O.
Histéresis El ±0.3% R.O.
Nonrepeatability El ±0.1% R.O.
Arrastramiento (5min) El ±0.1% R.O.
Sobrecarga segura El 150% F.S.
Última sobrecarga El 200% F.S.
Temperatura compensada -10… +40oC
Temperatura de funcionamiento -20… +60oC
Cambio cero de la temperatura El ±0.03% R.O./oC
Palmo del cambio de la temperatura El ±0.03% R.O./oC
Resistencia entrada ohmios 385±50
Resistencia de salida ohmios 350±5
Resistencia de aislamiento >ohmios de los 2000M
Protección del ingreso IP50
Material del elemento Acero inoxidable
Cable La base de Ø2*3000mm 4 protegió
Conexión de código

Rojo--Negro de Excitation+--Excitación

Verde--Signal+ blanco--Señal



Un sensor de la fuerza es un transductor que convierte la carga mecánica en la señal del milivoltio proporcional a la fuerza aplicada. La fuerza temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la carga/la fuerza puede ser medida midiendo la señal de salida del transductor.

Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal está normalmente dentro de 1mV/V~3mV/V.
La fuente de alimentación está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La señal de salida de la célula de carga está tan normalmente dentro de 0-45mV (- 45mV… +45mV para la célula de carga bidireccional).
Ejemplo uno: La célula de carga micro FCFK-100N con la sensibilidad 2.0mV/V accionada por 3.3V DC, la gama de la salida es 0… +6.6mV.
Ejemplo dos: La célula de carga miniatura FCFK-200N con la sensibilidad 2.0mV/V accionada por 5V DC, la gama de la salida es 0… +10mV.

Un acondicionador de señal se puede utilizar con la célula de carga para entregar la salida -5~5V, 0-10V o 4-20mA.

Ejemplo: FCFK-50N que trabaja con el amplificador FSC (0-5V) - 24V, la relación del Fuerza-voltaje será fuerza de compresión 0-50N CONTRA 0-5V la salida, voltaje 1V corresponde 10N a la carga, voltaje 2V corresponde a la fuerza 20N, y así sucesivamente.

Célula de carga micro miniatura del sensor 10N 20N 50N 100N 200N 500N 1KN 2KN de la fuerza de compresión

transductor miniatura 200N 100N 50N de la fuerza

Haga clic aquí para transferir la ficha técnica
