Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza de tensión de compresión | El tipo: | Tipo célula de S de carga |
|---|---|---|---|
| Producción: | Sensor análogo | Dirección de carga: | Tensión y compresión |
| Capacidad: | 5kg 10kg 20kg 30kg 50kg 100kg 200kg 300kg El peso de los productos incluidos en la lista de producto | El hilo: | M8 / M12 |

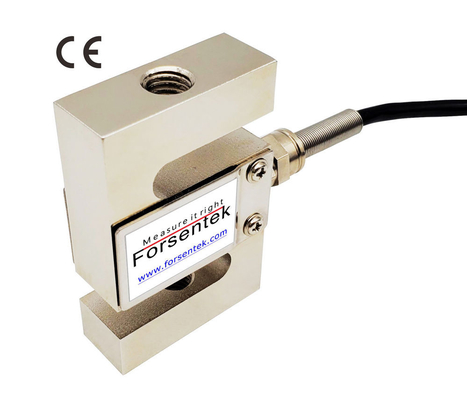

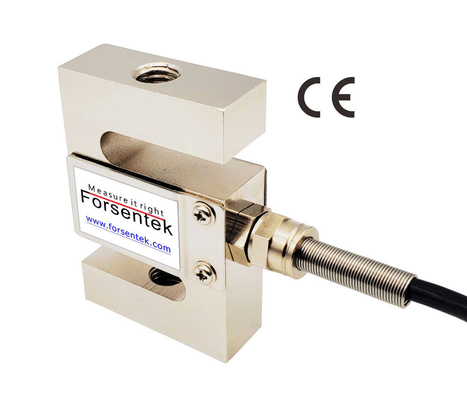

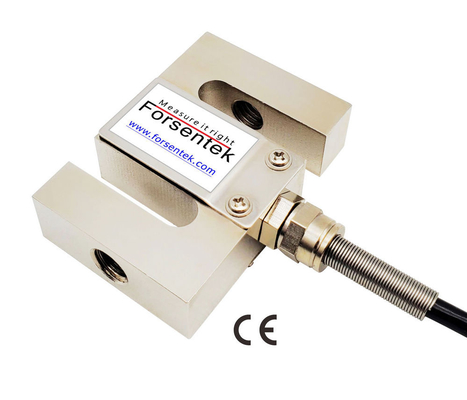

Celular de carga de compresión de tensión de haz S 5kg 10kg 20kg 30kg 50kg 100kg 200kg 300kg
Tipo SCarga de compresión por tensión CelEl FS6A/FS6B está basado en un estripador destinado a medir la tensión y la fuerza de compresión.La celda de carga de haz S FS6A/FS6B ofrece ocho rangos de medición nominales para elegirLos agujeros de rosca métrica M8/M12 situados en ambos extremos se pueden utilizar para montar accesorios como pernos y ganchos para adaptarse a diferentes casos.Sensor de fuerza de tipo SFS6A/FS6B ofrece una solución de medición precisa y asequible para aplicaciones tales como máquinas de prueba de materiales, balanzas colgantes, pesaje de tolvas, equipos de automatización, etc.

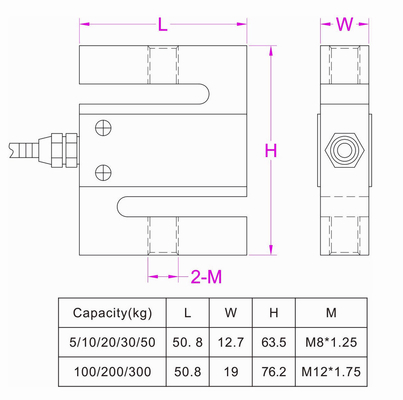

Las dimensiones
Especificaciones
| Capacidad |
5 kg / 50N / 11 libras 10kg / 100N / 22 libras 20kg / 200N / 44 libras 30kg / 300N / 66 libras 50 kg / 500N / 110 libras 100 kg / 1kN / 220 libras 200 kg / 2kN / 440 libras 300 kg / 3kN / 660 libras |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,05% de R.O. |
| La histeresis | ± 0,05% de R.O. |
| No repetibilidad | ± 0,03% de R.O. |
| Es una locura. | ± 0,03% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ±0,05% R.O./10oC. Las |
| Distancia de cambio de temperatura | ±0,05% R.O./10oC. Las |
| Resistencia de entrada | Los demás componentes de las máquinas de la partida 84 |
| Resistencia de salida | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP50 |
| Material del elemento | Acero de aleación |
| El cable | Ø5*2000mm con 4 núcleos protegidos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Celda de carga de tipo SEl sensor de fuerza de tipo s, también conocido como celda de carga de haz s debido a su estructura de haz s, es capaz de medir tanto la fuerza de tensión como la fuerza de compresión.El sensor puede convertir la carga o la fuerza que actúa sobre él en señal electrónica que es proporcional a la fuerza aplicada.La fuerza de acción provoca la deformación del elemento de medición, el medidor de deformación unido se deforma en consecuencia, lo que provocará el cambio de resistencia del puente de piedra de trigo, bajo alimentación constante,la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida de la celda de carga.La célula de carga de tipo S FS6A/FS6B emite una señal de milivoltios que oscila entre -30mV...+30mV, y la amplificación de la señal puede ser necesaria para la mayoría de las aplicaciones, se puede utilizar un acondicionador de señal de célula de carga para obtener -5~5V,señal de 0-10V o 4-20mA proporcional a la fuerza aplicadaLa salida amplificada puede ser fácilmente procesada por PLC y software de adquisición de datos.La fuerza aplicada puede mostrarse a través de un indicador de celda de carga, el indicador de fuerza FPT está integrado con un ADC Sigma-Delta de 24 bits de alta precisión/bajo ruido,velocidad de muestreo de hasta 960 Hz lo hace adecuado tanto para mediciones estáticas como dinámicas; FPT también admite el protocolo Modbus RTU con puerto de comunicación RS485 o RS232, la señal amplificada 0-5V,0-10V,0-20mV o 4-20mA también se puede lograr desde FPT.
