Datos del producto:
Pago y Envío Términos:
|
| Uso: | Esfuerzo de torsión de medición | Tipo: | Transductor inmóvil del esfuerzo de torsión |
|---|---|---|---|
| Montaje: | Reborde-a-reborde | Capacidad: | 0-100Nm (a elección) |
| Salida: | Sensor análogo |
La reacción aprieta el transductor los 2lbf*in 5 libras en el lb*in 10 sensor del esfuerzo de torsión 20 en-libras con la unidad de visualización

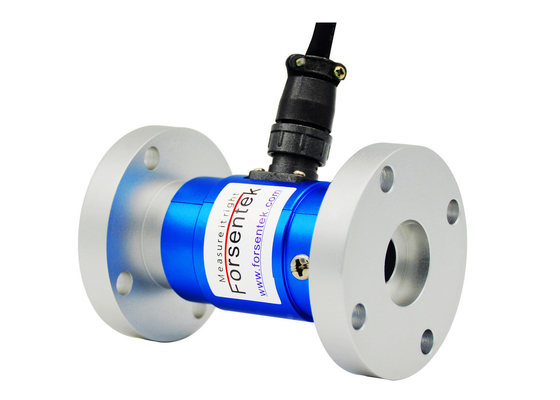

El tipo sensor FTA del Reborde-a-reborde del esfuerzo de torsión de la reacción es gague de la tensión basado con la salida de mV/V prevista para la medida no-giratoria del esfuerzo de torsión, el metro FTA del esfuerzo de torsión ofrece/8.8pound en/17,7 el lbf*in el 1.77lb*in/4,4 lbf*in/26.5lbf-en/44 lbf-en/los 88lb*in/177 en/los 265lbf*in/442 lbf-en/los 885lbf*in de la libra once capacidades clasificadas de elegir versiones de from.0.2NM-30Nm se hace del aluminio mientras que la versión 50-100NM se hace de la aleación steel.4-6.5 a través de los agujeros localizados en ambos extremos de la célula del esfuerzo de torsión se puede utilizar para empernar entre los ejes, los interruptores o las pletinas. La célula de carga del esfuerzo de torsión FTA no tiene ninguna pieza móvil que hace muy durable y conveniente para los ambientes industriales, él es aplicable para la medida del esfuerzo de torsión en ambos la dirección a la derecha y en sentido contrario a las agujas del relojdejktw'n, metro FTA del esfuerzo de torsión de la reacción se puede también utilizar para la medida giratoria del esfuerzo de torsión bajo cierta configuración. El cable desconectable con el conector de acoplamiento se incluye, cada metro del esfuerzo de torsión vendrá con un certificado de la calibración garantizar el funcionamiento y la calidad. Los usos típicos para este tipo de metro del esfuerzo de torsión son por ejemplo medida del esfuerzo de torsión del motor, usos del banco de pruebas, calibración del destornillador, medida de la torsión y así sucesivamente. El torquemeter FTA de la reacción se puede modificar o modificar para requisitos particulares según la petición.

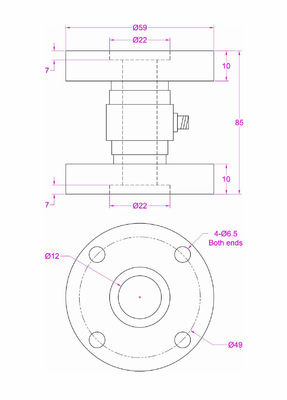

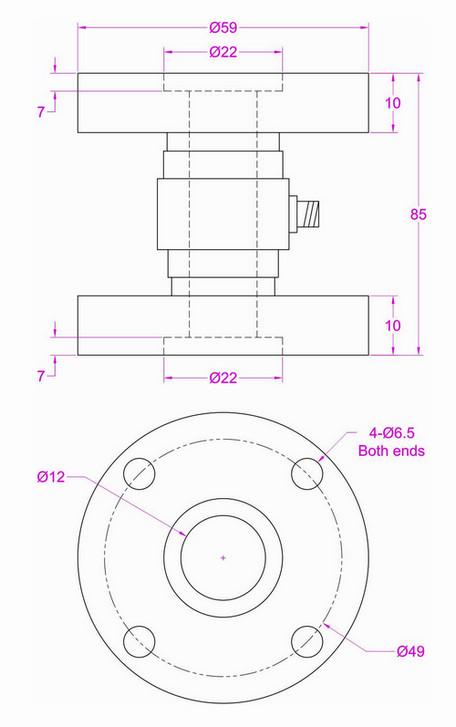

Dimensiones (en milimeter)
Especificaciones
| Capacidad |
los 0.2N*m/1,77 en/los 2kgf*cm de la libra 0.5N-m / /5 kgf*cm 4,4 lbf-en /10 kg*cm 1Nm/8,8 lb*in 2N-m / 17,7 kilogramo-cm lbf-en/20 /30 kgf-cm los 3N*m/26,5 lbf*in /50 kgf*cm 5Nm/44 lbf*in el 10N*m/88 en/el 100kgf*cm de la libra 20N-m / kg*cm 177 lb*in/200 lbf-en/300 kilogramo-cm 30Nm/265 lbf*in los 50N*m/442/los 500kg*cm 100N-m / kg*cm 885 lb*in/1000 |
| Salida nominal | 1,5 mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | El ±0.2% R.O. |
| Histéresis | El ±0.2% R.O. |
| Nonrepeatability | El ±0.1% R.O. |
| Arrastramiento (10min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temporeros compensados. | -10… +40oC |
| Temporeros de funcionamiento. | -20… +60oC |
| Temporeros. cambio cero | El ±0.02% R.O./oC |
| Temporeros. palmo del cambio | El ±0.02% R.O./oC |
| Resistencia entrada | 350(700) ohmios |
| Resistencia de salida | 350(700) ohmios |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP50 |
| Material del elemento |
<50nm Aluminum=""> >Acero de aleación 30NM |
| Cable |
La base de Ø5*3000mm 4 protegió el cable con el conector de acoplamiento |
| Conexión de código |
Clockwise@ Rojo--Negro de Excitation+--Excitación Verde--Signal+ blanco--Señal |
Un sensor del esfuerzo de torsión es un transductor que convierte el esfuerzo de torsión mecánico en la señal del milivoltio proporcional al esfuerzo de torsión aplicado. La torsión temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así el momento puede ser medido midiendo la señal de salida del transductor.
Apriete la salida de la célula: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal está normalmente dentro de 1mV/V~3mV/V.
La fuente de alimentación está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La señal de salida del sensor del esfuerzo de torsión está tan normalmente dentro de -45mV… +45mV.
Ejemplo uno: FTA-20Nm con la salida nominal 1.5mV/V accionada por 3.3V DC, la gama de la salida es -4.95mV… +4.95mV.
Ejemplo dos: FTA-100Nm con la salida nominal 1.5mV/V accionada por 12V DC, la gama de la salida es -18mV… +18mV.
Sensor del esfuerzo de torsión + amplificador de la señal para entregar salida de -5-5V 0-10V 4-20mA.
Ejemplo: FTA-5Nm que trabaja con el amplificador de -5-5V, la relación de la esfuerzo de torsión-salida será el esfuerzo de torsión en la dirección del CW CONTRA la salida 0-5V, esfuerzo de torsión de los 0-5N*m de los 0-5N-m en la dirección del CCW CONTRA 0 (-) salidas 5V, que es linear dentro de la gama de error.

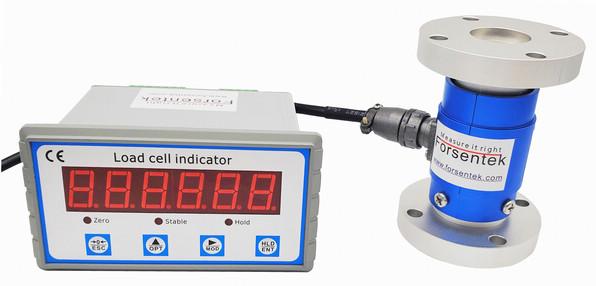

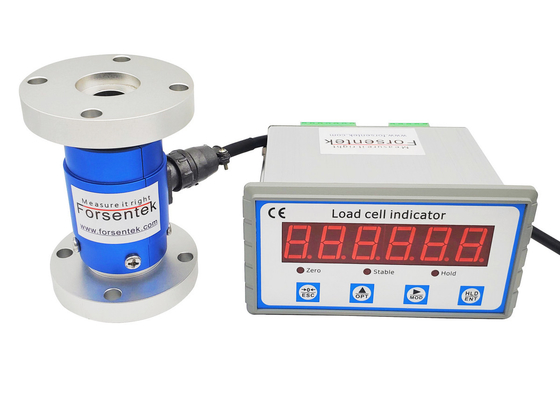

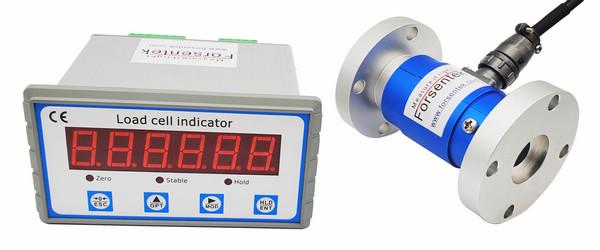

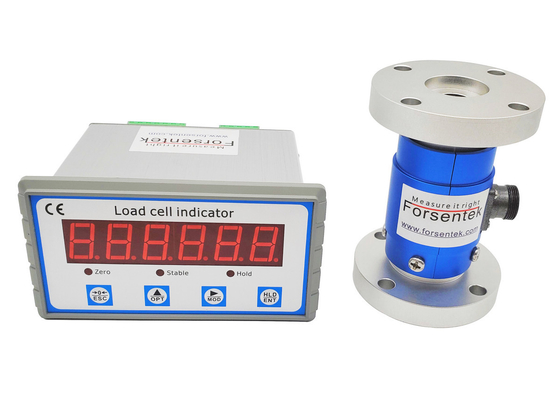

Sensor del esfuerzo de torsión + metro de Digitaces:
- Valor de esfuerzo de torsión de la exhibición en tiempo real
- Pico que se sostiene para asir el esfuerzo de torsión máximo durante la prueba
- Interfaz RS485 o RS232
salida analógica de -0-5V/0-10V/4-20mA
- Salida del interruptor
