Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida de la fuerza/pesaje | Tipo: | Célula de carga universal de la crepe |
|---|---|---|---|
| Salida: | Sensor análogo | Capacidad: | 30kg 50kg 100kg 200kg 300kg 500kg 1000kg |
| Agujero roscado: | M16 |

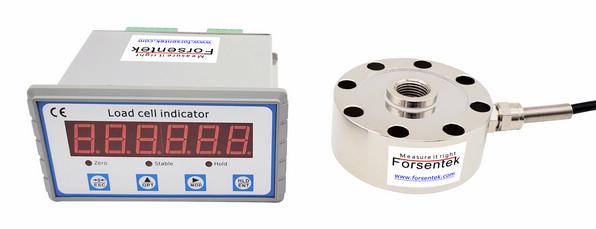

célula de carga de la crepe de 1000kg 500kg 300kg 200kg 100kg 50kg con el indicador de Digitaces
La célula de carga universal de la crepe FCMA se hace del acero de aleación de la alta tiesura basado en tecnología del indicador de tensión de la hoja para entregar la salida nominal 2.0mV/V proporcional a la fuerza aplicada. La célula de carga de la crepe FCMA ofrece diversas gamas de medición 300N/500N/1000N/2000N/3000N/5000N/10kN siete con la ausencia de linealidad del máximo 0,1% de la salida nominal para elegir de previsto para la medida estática y dinámica de la fuerza, la célula de carga del perfil bajo FCMA se puede utilizar para la tensión y la medida de la compresión, estructura del perfil bajo hace también conveniente para la supervisión en línea de la fuerza. El modelo FCMA se diseña con un agujero roscado M16x1.5 que corre a través del centro del transductor que se puede utilizar para montar los accesorios tales como botones de la carga, pernos de ojo u otros adaptadores para el cargamento de la fuerza, que hace el tipo células del rayo de carga muy adaptable a los diversos casos, usted puede encontrar el tipo célula de carga FCMA de la crepe aplicable para la medida de la fuerza en máquinas del inyección-moldeado, máquinas de la prensa y el equipo de la prueba de materiales, medida del peso para los tanques, buques y tolvas, y así sucesivamente.
Dimensiones
Especificaciones
| Capacidad |
30kg/300N/66 lbf 50kg/500N/110lbf 100kg/1kN/220lb 200kg/2kN/440 libras 300kg/3kN/660 lbf 500kg/5kN/1.1klb 1000kg/10kN/2.2k lbf |
| Salida nominal | 2.0mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | El ±0.1% R.O. |
| Histéresis | El ±0.1% R.O. |
| Nonrepeatability | El ±0.05% R.O. |
| Arrastramiento (10min) | El ±0.05% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.05% R.O./10oC |
| Palmo del cambio de la temperatura | El ±0.05% R.O./10oC |
| Resistencia entrada | ohmios 750±50 |
| Resistencia de salida | ohmios 700±10 |
| Resistencia de aislamiento | >ohmios de los 5000M |
| Protección del ingreso | IP65 |
| Material del elemento | Acero de aleación |
| Cable | La base de Ø5*2000mm 4 protegió |
| Conexión de código |
Rojo--Excitation+ Negro--Excitación Verde--Signal+ Blanco--Señal |
Un sensor de la célula de carga es un transductor que convierte una carga o fuerza la actuación en él en la señal electrónica que es proporcional a la carga (o a la fuerza) que es aplicada. La deformación medida de las causas de la carga o de la fuerza del elemento de medición (cuerpo de elástico), el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la carga/la fuerza puede ser medida midiendo la señal de salida de la célula de carga. La célula de carga de la crepe FCMA hace salir la señal 0-30mV de alcance del milivoltio, y la amplificación de la señal se puede requerir para la mayoría de los usos, a el transmisor de la señal de la célula de carga se puede utilizar para conseguir la señal 0-5V, 0-10V o 4-20mA para de adquisición de datos fácil luego. El indicador del peso se puede utilizar para exhibir el valor medido, exhibición FPT de la célula de carga se integra con el Sigma-delta ADC del pedazo de la alta exactitud 24, muestreando para acelerar a 960Hz, ayudas RS485 o el puerto de comunicación RS232, puede también hacer salir 0-5V, 0-10V, 0-20mV o la señal amplificada 4-20mA.
célula de carga de la crepe de 10kN 5kN 3kN 2kN 1kN 500N con el indicador de Digitaces
