Datos del producto:
Pago y Envío Términos:
|
Uso: | Medida giratoria de la velocidad del esfuerzo de torsión | Tipo: | Sensor sin contacto del esfuerzo de torsión |
---|---|---|---|
Salida: | ±5V/±10V/4-20mA | Dirección del esfuerzo de torsión: | Clockwise&Anti-clockwise |
Gama del esfuerzo de torsión: | 0-500NM | Gama de velocidad: | 0-8000rpm |

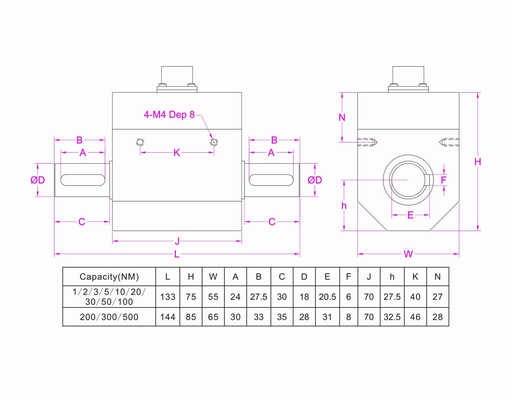

Estructura: | Eje-a-eje |

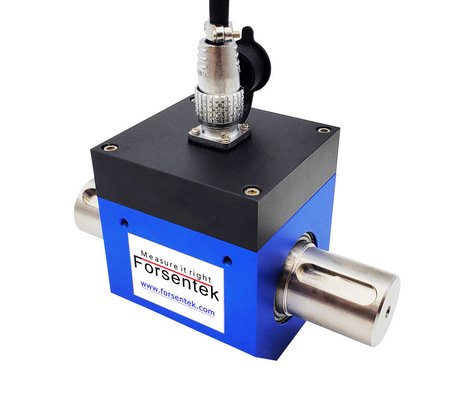

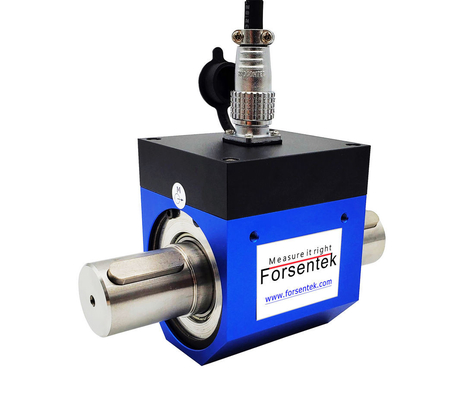

Metro dinámico montado eje 500Nm 200 nanómetro 100Nm 50 nanómetro 20Nm 10Nm 5Nm del esfuerzo de torsión
El eje al eje Torquemeter dinámico sin contacto FYTE ofrece una transmisión sin contacto para el voltaje de fuente del puente y la transmisión de la medida que permite el funcionamiento continuo con punto bajo se usa. No el transductor rotatorio FYTE del esfuerzo de torsión del contacto ofrece el nanómetro 1 nanómetro/5 nanómetro/10 nanómetro/20 nanómetro nanómetro/2NM/3/30NM/50NM/100/200NM/300NM/500 gamas de medición del nanómetro 12 con 8000RPM máximo para elegir de, la salida directa ±5V/±10V/4-20mA de los gracias del transductor a su circuito incorporado del amplificador por la informática fácil. El eje a la configuración del eje, se puede instalar fácilmente a través de acoplamientos, la vivienda todavía permanece mientras que el eje gira durante la medida, él es también aplicable para la medida de la torsión con velocidad giratoria baja. Los usos típicos del sensor dinámico FYTE del esfuerzo de torsión están por ejemplo bancos de pruebas del motor, apretando la supervisión del esfuerzo de torsión, girando la medida del esfuerzo de torsión para los motores servos, las bombas, caja de cambios, motores, mezcladores, y así sucesivamente.
Especificaciones
Capacidad |
El 1N*M/8,8 en/0,74 libra-pies de la libra Lbf*in 2NM/17,7/1,5 lbf-pies 3N-M / lbf*ft 36,5 lb*in/2,2 5NM/44pound en/los 3.7lbf*ft lbf*in 10Nm/88/7,4 libra-pies 20N-M / 177 lb*in/15 lbf-pies Los 30N*M/lbf*ft los 265lb*in/22 Lbf-en/37 lb*ft 50NM/442 Lbf*in el 100N*M/885/los 74lb*ft 200NM/1770 en/147 libra-pies de la libra Lb*in los 300N*M/2655/221 lbf-pies lbf*ft en/368 de 500Nm/4425 libras |
Salida nominal | ±5V/±10V/4-20mA |
Excitación | 24V DC (o 12V DC) |
Equilibrio cero | El ±2% R.O. |
Ausencia de linealidad | El ±0.2% R.O. |
Histéresis | El ±0.2% R.O. |
Nonrepeatability | El ±0.2% R.O. |
Arrastramiento (10min) | El ±0.1% R.O. |
Sobrecarga segura | El 150% F.S. |
Última sobrecarga | El 200% F.S. |
Temporeros de funcionamiento. | -10… +60oC |
Protección del ingreso | IP50 |
Material del elemento | Acero inoxidable |
Material de la vivienda | Aluminio |
Cable | Ø6*3000mm (el conector de acoplamiento proporcionó) |
Un sensor del esfuerzo de torsión es un transductor que convierte el esfuerzo de torsión mecánico en la señal del milivoltio proporcional al esfuerzo de torsión aplicado. El torquemeter rotatorio sin contacto FYTE utiliza a la placa de circuito incorporada para convertir el milivoltio singal en proportiaonal de la salida de -5-5V 0-5V 0-10V 4-20mA al esfuerzo de torsión aplicado, un certificado interno de la calibración será proporcionado para cada transductor en el cual los clientes consigan la relación del esfuerzo de torsión y de la señal analógica. Tomando a 500Nm Torquemeter rotatorio con la salida 0-5V por ejemplo: Cuando el metro del esfuerzo de torsión hace salir 2V, significa la carga actual es 200 nanómetro, cuando usted consigue la salida 1V, él significa que el esfuerzo de torsión aplicado es 100 nanómetro, y así sucesivamente.
Torquemeter dinámico sin contacto del Eje-a-eje con salida de -5-5V 0-10V 4-20mA
