Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida de la fuerza de compresión | Tipo: | Célula de carga de la crepe |
|---|---|---|---|
| Salida: | Sensor análogo | Material: | acero de aleación |
| Capacidad: | 0-100 tonelada | Agujero roscado: | M16/M32/M40/M60 |

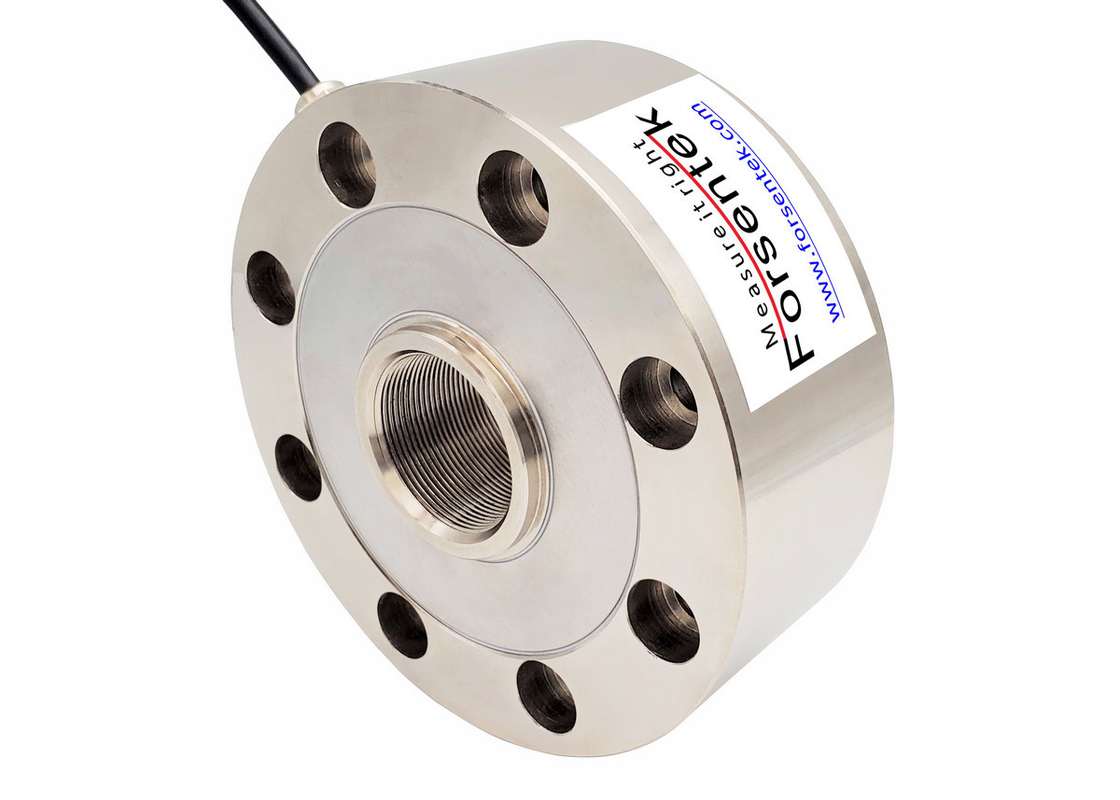

Sensor universal de la fuerza de compresión de la célula de carga 10kN 20kN 30kN 50kN 100kN 200kN 500kN 1000kN
El tipo célula FCM del rayo de la carga de compresión se hace del acero de aleación de la alta tiesura basado en tecnología del indicador de tensión de la hoja para entregar la salida nominal 2.0mV/V proporcional a la fuerza aplicada. La célula de carga de la crepe FCM ofrece las capacidades clasificadas 5kN/10kN/20kN/30kN/50kN/70kN/100kN/200kN/250kN/300kN/500kN/600kN/1000kN trece de elegir de. El transductor FCM de la fuerza es conveniente para la medida estática y dinámica de la fuerza en la dirección de la tensión y de la compresión. La estructura del perfil bajo hace también conveniente para la supervisión en línea de la fuerza. El loadcell FCM de la crepe se diseña con un agujero roscado métrico que corre a través del centro del transductor que se puede utilizar para montar los accesorios tales como botones de la carga, pernos de ojo u otros adaptadores para el cargamento de la fuerza, éste hacen hablaron el tipo células de carga muy adaptables a los diversos casos, usted pueden encontrar el tipo célula de carga FCM de la crepe aplicable para la medida de la fuerza en máquinas del inyección-moldeado, máquinas de la prensa y el equipo de la prueba de materiales, medida del peso para los tanques, buques y tolvas, y así sucesivamente.
Dimensiones
Especificaciones
| Capacidad clasificada |
0.5t / klb 5kN/1,1 1t / 10kN/2.2klb 2t / 20kN/4,4klibra 3t / klb 30kN/6,6 5t / klb 50kN/11 7t / klb 70kN/15 klb de 10t/100kN/22 klb de 20t/200kN/44 25t/250kN/55klbf 30t/300kN/66klibra 50t/500kN/110klbf 60t/600kN/132klibra 100t/1000kN/220klbf |
| Salida nominal | 2.0±10%mV/V |
| Excitación | 3-15V |
| Equilibrio cero | el ±2% de R.O. |
| Ausencia de linealidad | el ±0.05% de R.O. |
| Histéresis | el ±0.05% de R.O. |
| Nonrepeatability | el ±0.03% de R.O. |
| Arrastramiento (30min) | el ±0.03% de R.O. |
| Sobrecarga segura | 150% de F.S. |
| Última sobrecarga | 200% de F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.05% R.O./10oC |
| Palmo del cambio de la temperatura | El ±0.05% R.O./10oC |
| Resistencia entrada | ohmios 385±30 |
| Resistencia de salida | ohmios 350±10 |
| Resistencia de aislamiento | >ohmios de los 5000M |
| Protección del ingreso | IP66 |
| Material del elemento | Acero de aleación |
| Cable | Conductor de Ø5*3000mm 4 |
| Conexión de código | Rojo--Negro de Excitation+--Excitación Verde--Signal+ blanco--Señal |
Un sensor de la célula de carga es un transductor que convierte una carga o fuerza la actuación en él en la señal electrónica que es proporcional a la carga (o a la fuerza) que es aplicada. La deformación medida de las causas de la carga o de la fuerza del elemento de medición (cuerpo de elástico), el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la carga/la fuerza puede ser medida midiendo la señal de salida de la célula de carga. La célula de carga de la crepe FCM hace salir la señal 0-30mV de alcance del milivoltio, y la amplificación de la señal se puede requerir para la mayoría de los usos, a el transmisor de la señal de la célula de carga se puede utilizar para conseguir la señal 0-5V, 0-10V o 4-20mA para de adquisición de datos fácil luego. El indicador del peso se puede utilizar para exhibir el valor medido, exhibición FPT de la célula de carga se integra con el Sigma-delta ADC del pedazo de la alta exactitud 24, muestreando para acelerar a 960Hz, ayudas RS485 o el puerto de comunicación RS232, puede también hacer salir 0-5V, 0-10V, 0-20mV o la señal amplificada 4-20mA.
