Datos del producto:
Pago y Envío Términos:
|
| Uso: | Unidad de medida del esfuerzo de torsión | Tipo: | Sensor montado reborde del esfuerzo de torsión |
|---|---|---|---|
| Salida: | Sensor análogo | Capacidad: | 200NM~100kNM |

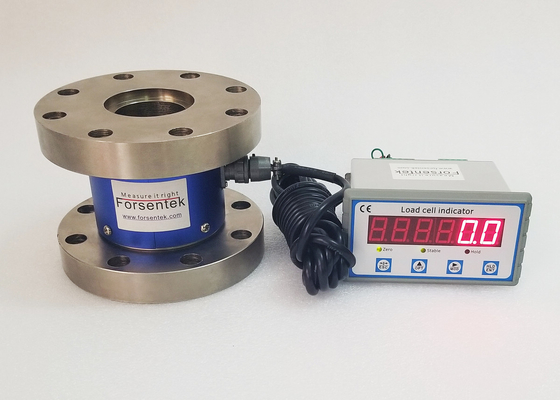

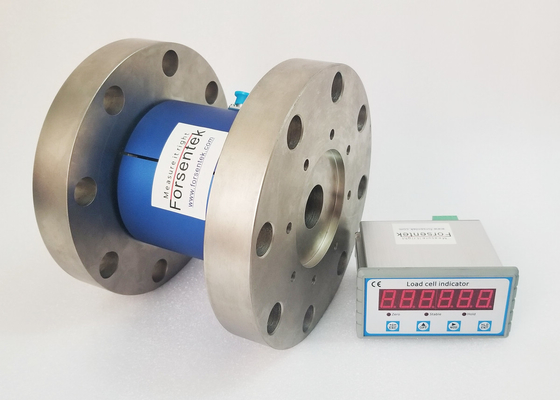

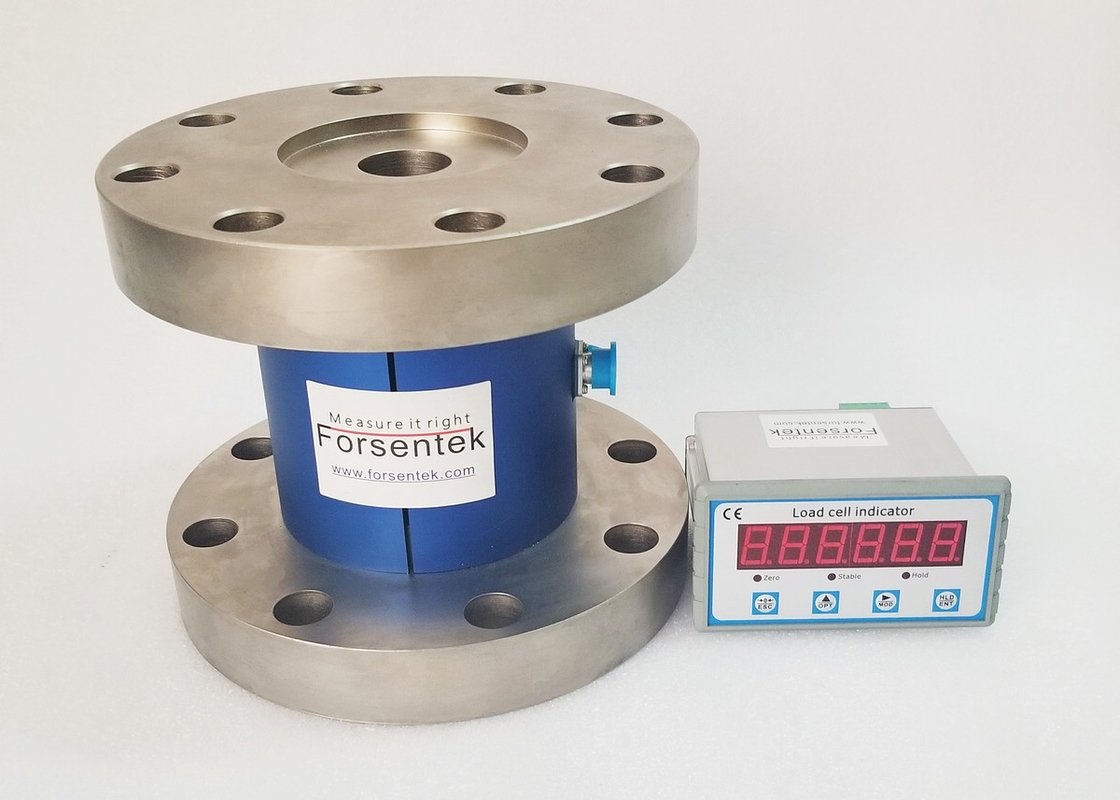

El reborde del dispositivo de la medida del esfuerzo de torsión de la reacción montó el equipo de la medida del esfuerzo de torsión
El reborde de la alta capacidad a ensanchar el sensor FT03 del esfuerzo de torsión de la reacción se hace del acero de aleación de la alta tiesura basado en tecnología del indicador de tensión, transductor FT03 del esfuerzo de torsión entrega la señal de mV/V del puente de wheatstone enlazado en un cuerpo especialmente trabajado a máquina. El reborde a ensanchar diseño hace fácil montar FT03 a los strutures existentes. El metro FT03 del esfuerzo de torsión está disponible en una gama de medición muy ancha de 200NM hasta 100kNm, usted puede encontrar FT03 conveniente para los usos tales como medida del esfuerzo de torsión del motor, usos del banco de pruebas, calibración del destornillador, prueba de cansancio, medida de la torsión, dinamómetros del motor, prueba del actuador como tan encendido. El modelo FT03 se puede modificar o modificar para requisitos particulares para cumplir requisitos de diversos usos.
Dimensiones
Especificaciones
| Capacidad |
200NM 300NM 500NM 1000NM 2000NM 3000NM |
| Salida nominal | 1.5mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad |
200NM~10kNM: El ±0.25% R.O. |
| Histéresis |
200NM~10kNM: El ±0.25% R.O. 20k~10kNM: El ±0.5% R.O. |
| Nonrepeatability |
200NM~10kNM: El ±0.1% R.O. 20k~10kNM: El ±0.2% R.O. |
| Arrastramiento (10min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.02% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.02% R.O./oC |
| Resistencia entrada | ohmios 700±100 |
| Resistencia de salida | ohmios 700±10 |
| Resistencia de aislamiento | >ohmios de los 5000M |
| Protección del ingreso | IP50 |
| Material del elemento | Acero de aleación |
| Cable | La base de Ø5*3000mm 4 protegió |
| Conexión de código |
Rojo--Negro de Excitation+--Excitación Verde--Signal+ blanco--Señal |
Un sensor del esfuerzo de torsión es un transductor que convierte el esfuerzo de torsión mecánico en la señal del milivoltio proporcional al esfuerzo de torsión aplicado. La torsión temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así el momento puede ser medido midiendo la señal de salida del transductor. La gama de la salida de FT03 está normalmente dentro de -20mV… +20mV, amplificación de la señal se puede requerir para la mayoría de los usos, un acondicionador de señal se puede utilizar para conseguir la salida -5~5V, 0-10V o 4-20mA para la informática fácil.
