Datos del producto:
Pago y Envío Términos:
|
| Uso: | Metro de la medida del esfuerzo de torsión | Teoría: | Sensor miniatura del esfuerzo de torsión de la reacción |
|---|---|---|---|
| montaje: | Reborde-a-reborde | Salida: | Transductor análogo |
| Gama del esfuerzo de torsión: | 0-100Nm |
Medida miniatura del esfuerzo de torsión del metro 100NM 50NM 30NM 20NM 10NM del esfuerzo de torsión de la reacción

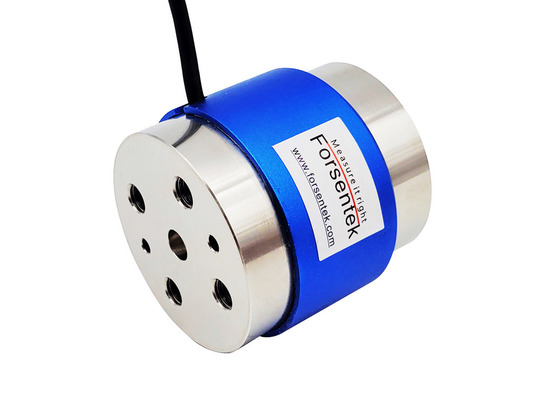

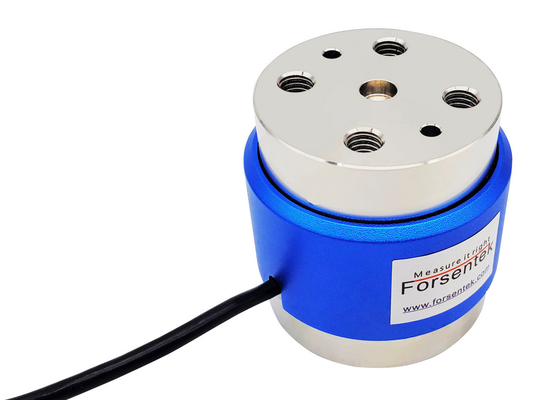

El sensor miniatura FTE del esfuerzo de torsión de la reacción del reborde es indicador de tensión basado previsto para la medida del esfuerzo de torsión de la reacción en la dirección a la derecha y en sentido contrario a las agujas del relojdejktw'n. El sensor FTE del esfuerzo de torsión ofrece las capacidades clasificadas 0.1NM/0.2NM/0.5NM/1NM/2NM/3NM/5NM/10NM/20NM/30NM/50NM/100NM doce de elegir de, alto accracy con la ausencia de linealidad del máximo 0,2% del completo. Los rebordes del extremo establecidos a ambos lados del transductor del esfuerzo de torsión se pueden utilizar para empernar entre el eje o las pletinas, tamaño muy compacto hacen la célula FTE del esfuerzo de torsión conveniente para la medida del esfuerzo de torsión donde montando el espacio son limitadas. El metro FTE del esfuerzo de torsión se puede modificar o modificar para requisitos particulares según la petición del cliente de cumplir requisitos de diversos usos.

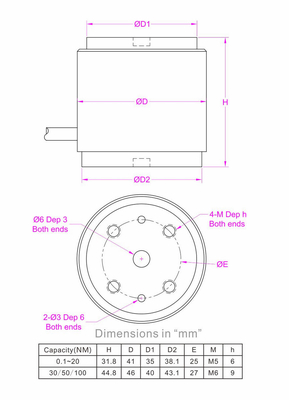

Dimensiones (unidad en el “milímetro”)
Especificaciones
| Capacidad |
0.1NM/0,88 lbf-en 0.2NM/1,77 lbf-en Lbf*in 0.5NM/4,4 1NM/8,8 libras adentro Lbf*in 2NM/17,7 3NM/26,5 lbf-en 5NM/44 lbf-en Lb*in 10NM/88 20NM/177 libras adentro 30NM/265 lbf-en Lbf*in 50NM/442 Lb*in 100NM/885 |
| Salida nominal | 1.0mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | El ±0.2% R.O. |
| Histéresis | El ±0.2% R.O. |
| Nonrepeatability | El ±0.1% R.O. |
| Arrastramiento (10min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temporeros compensados. | -10… +40oC |
| Temporeros de funcionamiento. | -20… +60oC |
| Temporeros. cambio cero | El ±0.02% R.O./oC |
| Temporeros. palmo del cambio | El ±0.02% R.O./oC |
| Resistencia entrada | 700 ohmios |
| Resistencia de salida | 700 ohmios |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP50 |
| Material del elemento | Aleación de aluminio |
| Cable | La base de Ø3*3000mm 4 protegió |
| Conexión de código |
Rojo--Negro de Excitation+--Excitación Verde--Signal+ blanco--Señal |

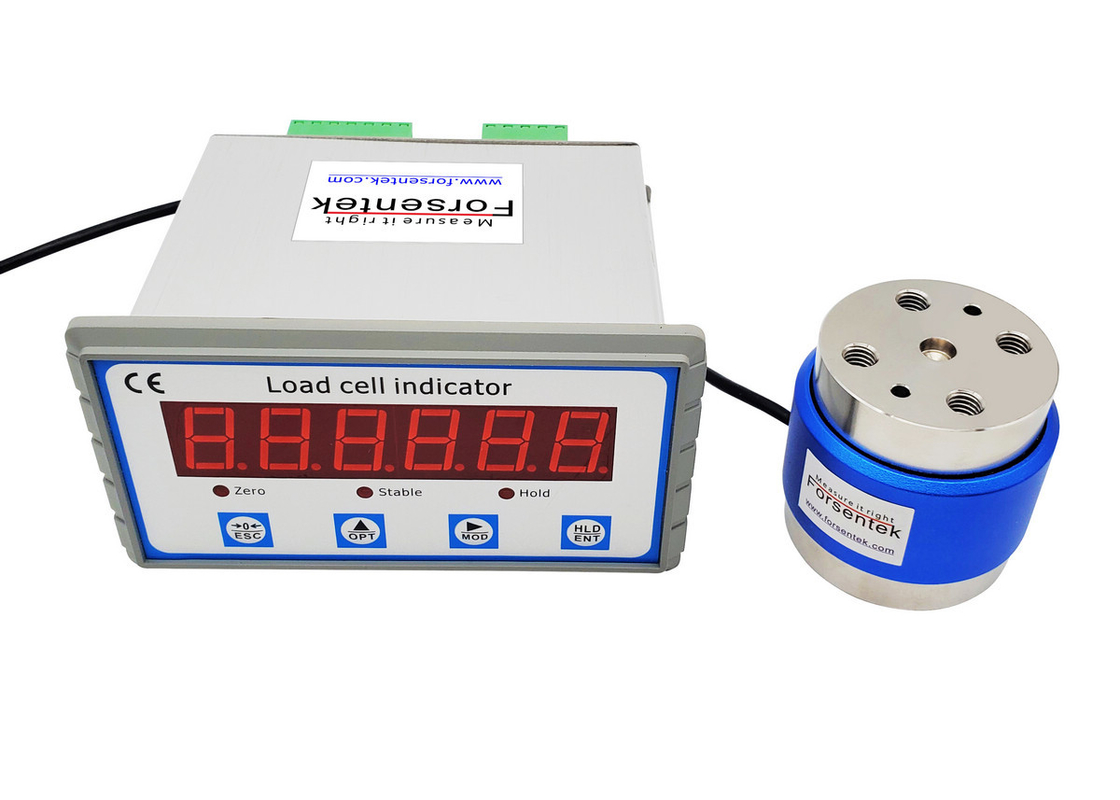

Un sensor del esfuerzo de torsión es un transductor que convierte una entrada mechanial torsional en una señal de salida eléctrica. El sensor miniatura FTE del esfuerzo de torsión se diseña para medir el no-girar del esfuerzo de torsión que también se conoce como esfuerzo de torsión de la reacción. El transductor micro FTE del esfuerzo de torsión utiliza la tecnología del indicador de tensión, tamaño compacto, diseño del dual-reborde, salida analógica, trabajando con el acondicionador de señal puede conseguir la salida ±5V, ±10V, 0-5V, 0-10V o 4-20mA que es proporcional al esfuerzo de torsión aplicado. El esfuerzo de torsión medido puede también ser exhibición a través de indicador de esfuerzo de torsión.
