Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | El tipo: | Célula de la carga de compresión de la tensión |
|---|---|---|---|
| Producción: | Sensor análogo | Capacidad: | 1kN 500N 200N 100N 50N |
| Rod roscado: | M5/M6 |

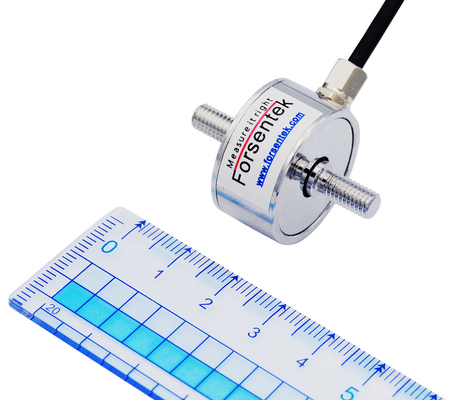

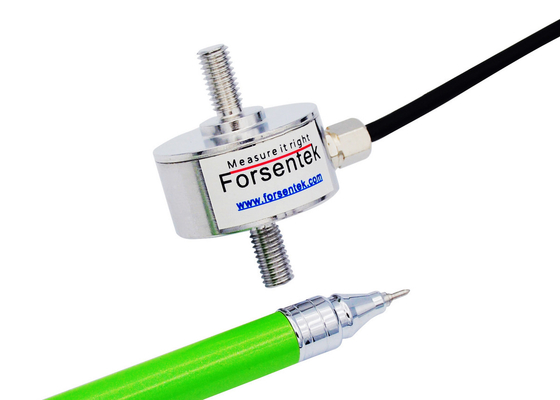

Medida de la fuerza de compresión de tensión de la célula de carga de rosca masculina 1kN 500N 200N 100N 50N
extremo de varilla roscadocelda de carga de tensión y compresiónEl transductor de fuerza en línea FL25 ofrece una estructura resistente para aplicaciones industriales.Las células de carga en línea están diseñadas para ser montadas en línea con el eje de carga para medir la tensión y la fuerza de compresión..Elsensor de fuerza de extremo de varillaFL25 se puede montar fácilmente en el sistema existente a través de varillas roscadas M5 o M6 ubicadas a ambos lados del transductor,estos hilos métricos también se pueden utilizar para montar accesorios,como perno de ojo femenino,Adaptador de pernos, etc., para adaptarse a diferentes requisitos de uso.El modelo FL25 utiliza la tecnología de estríometro de lámina de metal con salida nominal de 2.0mV / V con capacidades nominal de 5kg / 10kg / 20kg / 30kg / 50kg / 60kg / 100kg para elegir.Cada sensor está integrado con un cable blindado de cuatro núcleos de 4 metros de largo,el cable viene con un extremo libre que facilita el montaje de cualquier tipo de conectores para conexión eléctrica.medición de la fuerza de empuje y tracción del cilindro, equipos de automóviles, línea de producción, prensas manuales, etc.

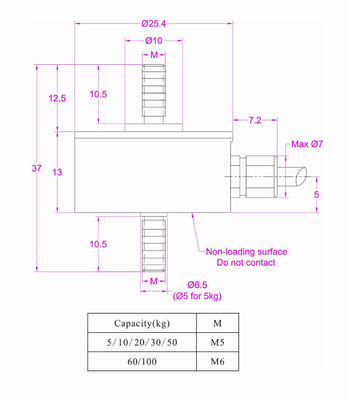

Las dimensiones
Especificaciones
| Capacidad nominal |
50N / 5kg / 11 libras 100N / 10kg / 22 libras 200N / 20kg / 44 libras 300N / 30kg / 66 libras 500N / 50kg / 110 libras 600N / 60kg / 132 libras 1000N / 100kg / 220 libras |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,5% de la R.O. |
| La histeresis | ± 0,5% de la R.O. |
| No repetibilidad | ± 0,2% de la R.O. |
| Es una locura. | ± 0,1% de la R.O. |
| Sobrecarga segura | El 150% de la F.S. |
| Sobrecarga máxima | El 200% de la F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | Las demás partidas de los aparatos de la categoría 84 |
| Resistencia de salida | Las demás partidas de los componentes de las placas de aluminio |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP64 |
| Material del elemento | Acero inoxidable |
| El cable | Ø3*4000 mm con 4 núcleos protegidos |
| Código de cableado | Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Una celda de carga es un transductor que convierte la carga o la fuerza que actúa sobre ella en una señal electrónica que es proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la energía constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida de la celda de carga.La celda de carga roscada FL25 está diseñada para medir tanto la tensión como la fuerza de compresión, las salidas de señal de milivoltios oscilan entre -20 ~ 20mV, y la amplificación de la señal puede ser necesaria para la mayoría de las aplicaciones, un acondicionador de señal de célula de carga se puede utilizar para obtener -5 ~ 5V,señal de 0-10V o 4-20mA proporcional a la fuerza aplicada.La salida amplificada puede ser fácilmente procesada por los PLC y el software de adquisición de datos.el indicador de fuerza FPT está integrado con un ADC Sigma-Delta de 24 bits de alta precisión/bajo ruido, velocidad de muestreo de hasta 960Hz lo hace adecuado para mediciones estáticas y dinámicas;FPT también admite el protocolo Modbus RTU con puerto de comunicación RS485 o RS232, señal amplificada 0-5V,0-10V,0-20mV o 4-20mA también es posible desde FPT.
