Datos del producto:
Pago y Envío Términos:
|
Uso: | Medida de la fuerza de compresión | Tipo: | Célula de carga miniatura del botón |
---|---|---|---|
Salida: | Sensor análogo | Capacidad: | 5kg 10kg 20kg 30kg 50kg 100kg |
Diámetro: | 15m m |

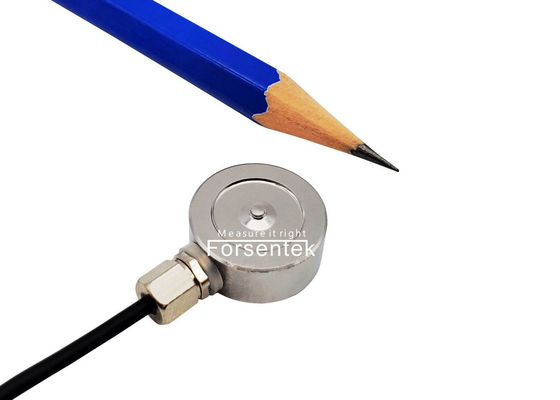

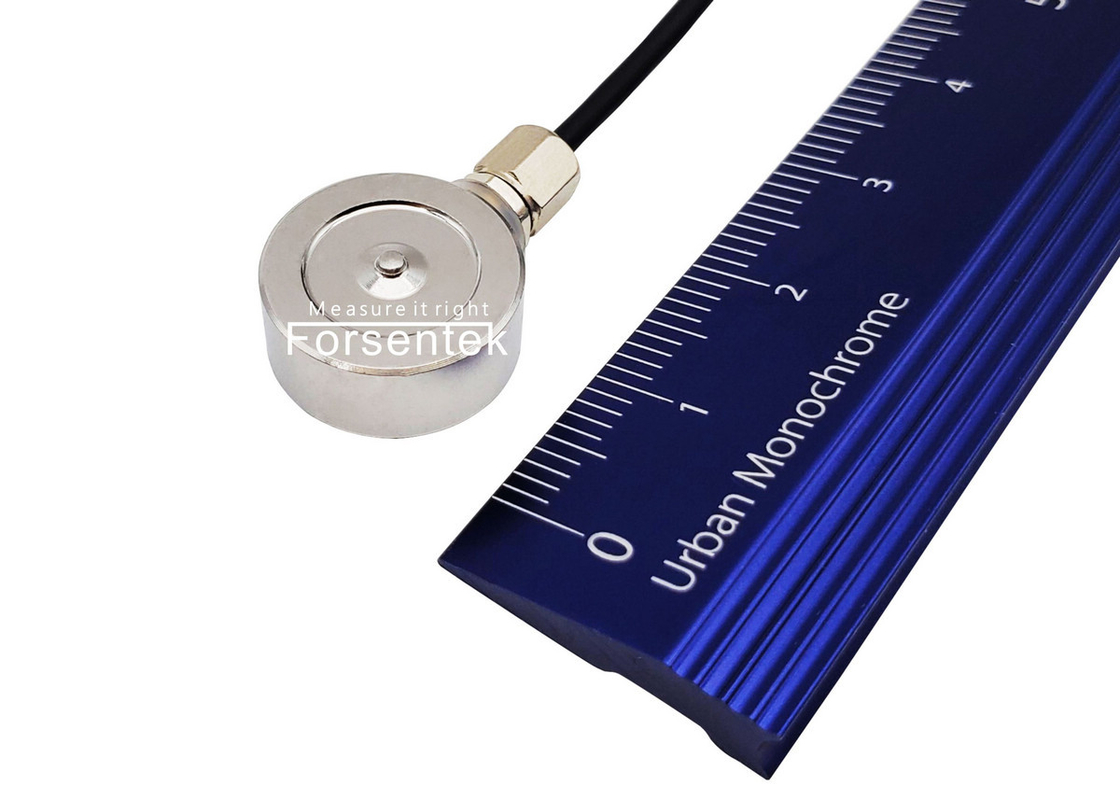

Pequeña célula de carga miniatura del botón de la célula 100kg 50kg 20kg 10kg 5kg de la carga de compresión
La célula tamaño pequeño FC15A de la carga de compresión se hace del acero inoxidable basado en la tecnología del indicador de tensión de la hoja de metal prevista para la medida de la fuerza de compresión. La célula miniatura FC15A de la carga de compresión ofrece gamas de medición 0-5kg/0-10kg/0-20kg/0-30kg/0-50kg/0-100kg seis para elegir de. La célula de carga micro del botón FC15A se ofrece con el diámetro externo solamente de 15m m y la altura total de 7m m que hace extremadamente conveniente para los usos de la medida de la fuerza con el espacio limitado de la instalación. Los usos típicos para el transductor FC15a están por ejemplo la fijación de los medidores de la fuerza con abrazadera, protección contra sobrecarga de la fuerza, análisis de la distribución de carga, presionando mueren medida de la fuerza, equipo auto, planta de fabricación y así sucesivamente.

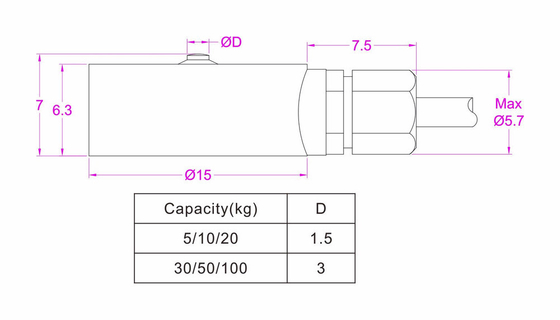

Dimensiones (en el “milímetro”)
Especificaciones
Capacidad |
5kg/50N 10kg/100N 20kg/200N 30kg/300N 50kg/500N 100kg/1000N |
Salida nominal | 1.5mV/V |
Excitación | 3-10V |
Equilibrio cero | ±0.05mV/V |
Ausencia de linealidad | El ±1% R.O. |
Histéresis | El ±1% R.O. |
Nonrepeatability | El ±0.3% R.O. |
Arrastramiento (5min) | El ±0.3% R.O. |
Sobrecarga segura | El 150% F.S. |
Última sobrecarga | El 200% F.S. |
Temperatura compensada | -10… +40oC |
Temperatura de funcionamiento | -20… +60oC |
Cambio cero de la temperatura | El ±0.05% R.O./oC |
Palmo del cambio de la temperatura | El ±0.05% R.O./oC |
Resistencia entrada | >700 ohmios |
Resistencia de salida | >700 ohmios |
Resistencia de aislamiento | >ohmios de los 2000M |
Protección del ingreso | IP65 |
Material del elemento | Acero inoxidable |
Cable | La base de Ø2*4000mm 4 protegió |
Conexión de código |
Rojo--Excitation+ Negro--Excitación Verde--Signal+ Blanco--Señal |
Pequeño sensor miniatura de la fuerza de la célula 50N 100N 200N 300N 500N 1kN de la carga de compresión
