Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | Teoría: | Transductor miniatura de la fuerza |
|---|---|---|---|
| Estructura: | Sensor de fuerza de haz Micro S | Capacidad: | 10N 20N 50N 100N 200N |
| Dirección de la fuerza: | Tensión y compresión | Producción: | Célula de carga análoga |
| Conexión: | Agujero roscado M2 |

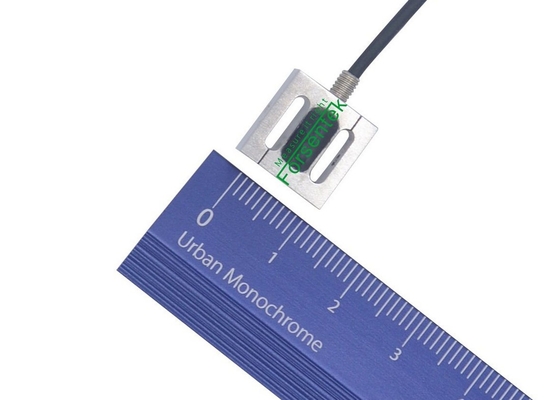

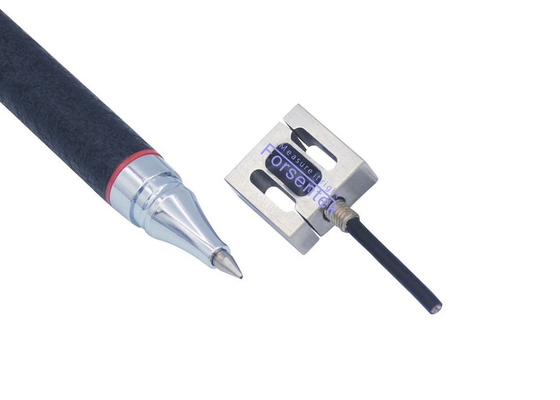

Celular de carga en miniatura 2lb 5lb 10lb 20lb 40lb sensor de fuerza de compresión de tensión
Celda de carga en miniaturaFSSQ ofrece un diseño compacto para una variedad de aplicaciones.y cinco rangos de capacidad 10N / 20N / 50N / 100N / 200N para elegir.La celda de carga de haz de jr s FSSQ utiliza la tecnología de estenímetro de lámina de metal para proporcionar una salida de 2,0 mV/V con una no linealidad máxima del 0,2% de la salida nominal,el diseño compacto permite que el FSSQ pueda integrarse fácilmente en maquinaria o equipo de ensayo, máquinas de ensamblaje o equipos de ensayo de extremo de línea.El sensor de micro fuerza presenta orificios roscados M2 en dos lados para el montaje de accesorios o implementos para la medición de la tensión y la fuerza de compresión en aplicaciones con espacio limitado. Además de nuestro estándarPor su parte, Forsentek es también capaz y dispuesto a personalizar el sensor de fuerza de la célula de carga de acuerdo con los requisitos específicos de los clientes.
Dimensiones (en milímetros)
| Código de orden | Rango de medición | Dirección de la fuerza |
| FSSQ-10N | Se trata de un sistema de control de las emisiones de gases de escape. | Tensión/compresión |
| FSSQ-20N | Se trata de un sistema de control de velocidad. | |
| FSSQ--50N | 0-50N / 0-5kgf | |
| FSSQ-100N | 0-100N / 0-10kgf | |
| FSSQ-200N | Se trata de un sistema de control de la velocidad. |
| Capacidad | 10N / 1kg / 2.2 libras 20N / 2kg / 4.4 libras 50N / 5kg / 11 libras 100N / 10kg / 22 libras 200N / 20kg / 45 libras |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,2% de R.O. |
| La histeresis | ± 0,2% de R.O. |
| No repetibilidad | ± 0,1% de R.O. |
| Es una locura. | ± 0,1% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,03% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia de salida | con una potencia de 45 W o más |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm con 4 núcleos protegidos |
| Código de cableado |
Compresión Verde, señal y blanco, señal. |
Salida cero de la celda de carga:La señal de salida de la celda de carga sin carga aplicada,expresada en mV/V o en porcentaje de la salida nominal.La salida cero es causada por la tensión durante la unión del manómetro de deformación,puede manipularse durante la calibración o el procesamiento de señales sin afectar la precisión de la medición.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal está normalmente dentro de los límites de 1mV/V~3mV/V.
La fuente de alimentación es normalmente entre 3 y 15 V.
Carga / Capacidad dentro de 0-1.
Así que la señal de salida de la célula de carga es normalmente dentro de 0-45mV ((-45mV... + 45mV para la célula de carga bidireccional).
Ejemplo uno: célula de carga de 2,0 mV/V con fuente de alimentación de 10 V, el rango de salida es de 0 a 20 mV (-20 mV... + 20 mV para el sensor bidireccional).
Ejemplo dos: célula de carga de 1,0 mV/V con fuente de alimentación de 5 V, el rango de salida es de 0 a 5 mV (-5 mV...+5 mV para el sensor bidireccional).
Celda de carga + amplificador de señal:
La célula de carga normalmente sale -30mV... +30mV que a veces no pueden ser reconocidos por las unidades de procesamiento de señal directamente,por lo que se introduce un acondicionador de señal para convertir la señal mV en 0-5V/0-10V/4-20mA para facilitar el procesamiento de la señal.
Ejemplo: célula de carga de compresión de 10 kg que trabaja con un amplificador de 0-10 V, la relación carga-salida será 0-10 kg de carga VS 0-10 V de salida, es lineal dentro del rango de error.
Celular de carga + indicador digital
El indicador digital puede trabajar directamente con la célula de carga sin amplificador de señal,aquí hay algunas funciones del indicador:
- Muestra el valor de la fuerza en tiempo real
-Sostener el pico para agarrar la fuerza máxima durante la prueba
- Interfaz RS485 o RS232
-0-5V/0-10V/4-20mA salida analógica
- Salida del interruptor
Celular de carga en miniatura 2lb 5lb 10lb 20lb 40lb sensor de fuerza de compresión de tensión
