Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | El tipo: | Transductor de micro fuerzas |
|---|---|---|---|
| Estructura: | Celular de carga de haz de Jr. | Capacidad: | 10N 20N 50N 100N 200N |
| Dirección de la fuerza: | Tensión y compresión | Producción: | Análogo |
| El montaje: | Agujero roscado M2 |

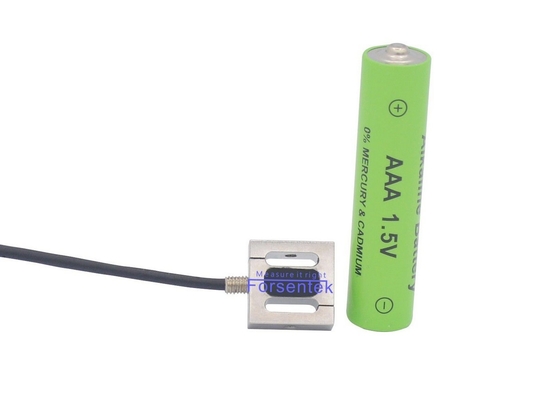

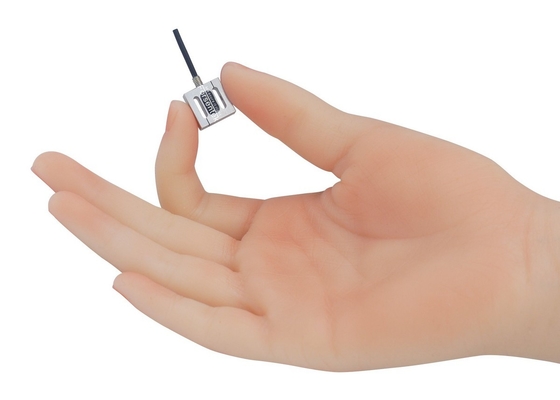

Celular de carga de tensión y compresión en miniatura 10N 20N 50N 100N 200N
Células de carga de tensión y compresión en miniaturaFSSQ ofrece un diseño compacto para una variedad de aplicaciones.y cinco rangos de capacidad 1kg / 2kg / 5kg / 10kg / 20kg para elegir.La celda de carga de haz de jr s FSSQ utiliza la tecnología de estenímetro de lámina de metal para proporcionar una salida de 2,0 mV/V con una no linealidad máxima del 0,2% de la salida nominal,el diseño compacto permite que el FSSQ pueda integrarse fácilmente en maquinaria o equipo de ensayo, máquinas de ensamblaje o equipos de ensayo de extremo de línea.El sensor de micro fuerza presenta orificios roscados M2 en dos lados para el montaje de accesorios o implementos para la medición de la tensión y la fuerza de compresión en aplicaciones con espacio limitado.Además de nuestra cartera de productos estándar, Forsentek también es capaz y dispuesto a personalizar el sensor de fuerza de la célula de carga de acuerdo con los requisitos específicos de los clientes.
Dimensiones (en milímetros)
| Código de orden | Rango de medición | Dirección de la fuerza |
| FSSQ-10N | Se trata de un sistema de control de las emisiones de gases de escape. | Tensión/compresión |
| FSSQ-20N | Se trata de un sistema de control de velocidad. | |
| FSSQ--50N | 0-50N / 0-5kgf | |
| FSSQ-100N | 0-100N / 0-10kgf | |
| FSSQ-200N | Se trata de un sistema de control de la velocidad. |
| Capacidad | 10N / 1kg / 2.2 libras 20N / 2kg / 4.4 libras 50N / 5kg / 11 libras 100N / 10kg / 22 libras 200N / 20kg / 45 libras |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,2% de R.O. |
| La histeresis | ± 0,2% de R.O. |
| No repetibilidad | ± 0,1% de R.O. |
| Es una locura. | ± 0,1% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,03% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia de salida | con una potencia de 45 W o más |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm con 4 núcleos protegidos |
| Código de cableado |
Compresión Verde, señal y blanco, señal. |
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal está normalmente dentro de los límites de 1mV/V~3mV/V.
La fuente de alimentación es normalmente entre 3 y 15 V.
Carga / Capacidad dentro de 0-1.
Así que la señal de salida de la célula de carga es normalmente dentro de 0-45mV ((-45mV... + 45mV para la célula de carga bidireccional).
Ejemplo uno: célula de carga de 2,0 mV/V con fuente de alimentación de 10 V, el rango de salida es de 0 a 20 mV (-20 mV... + 20 mV para el sensor bidireccional).
Ejemplo dos: célula de carga de 1,0 mV/V con fuente de alimentación de 5 V, el rango de salida es de 0 a 5 mV (-5 mV...+5 mV para el sensor bidireccional).
Celda de carga + amplificador de señal:
La célula de carga normalmente sale -30mV... +30mV que a veces no pueden ser reconocidos por las unidades de procesamiento de señal directamente,por lo que se introduce un acondicionador de señal para convertir la señal mV en 0-5V/0-10V/4-20mA para facilitar el procesamiento de la señal.
Ejemplo: célula de carga de compresión de 10 kg que trabaja con un amplificador de 0-10 V, la relación carga-salida será 0-10 kg de carga VS 0-10 V de salida, es lineal dentro del rango de error.
Celular de carga + indicador digital
El indicador digital puede trabajar directamente con la célula de carga sin amplificador de señal,aquí hay algunas funciones del indicador:
- Muestra el valor de la fuerza en tiempo real
-Sostener el pico para agarrar la fuerza máxima durante la prueba
- Interfaz RS485 o RS232
-0-5V/0-10V/4-20mA salida analógica
- Salida del interruptor
