Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | El tipo: | Celda de carga en miniatura |
|---|---|---|---|
| Producción: | Sensor análogo | Estructura: | Transductor de fuerza del haz S |
| Dirección de la fuerza: | Tensión/compresión | Capacidad: | Se aplicará el procedimiento siguiente: |
| Agujero con rosca: | M2 |

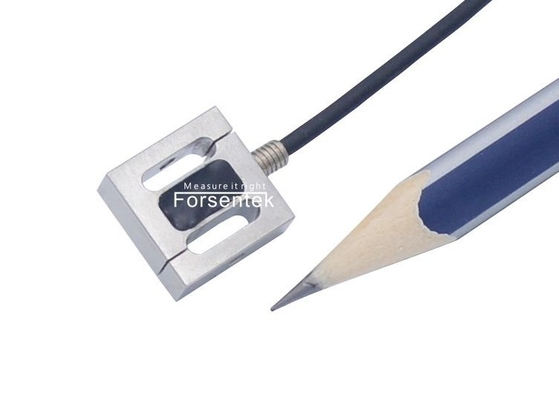

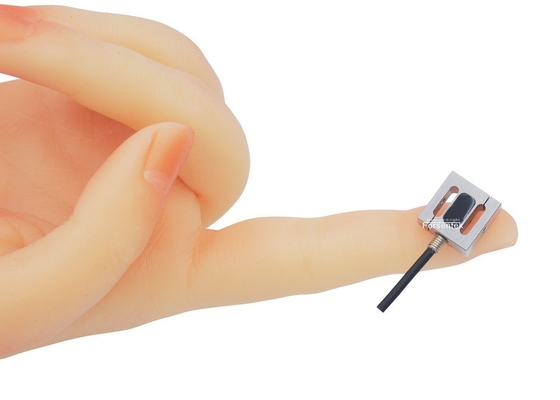

Sensor de fuerza en miniatura 200N/100N/50N/20N/10N, transductor de tensión y fuerza de compresión
Sensor de fuerza en miniaturaFSSQ ofrece un diseño compacto para una variedad de aplicaciones.y cinco rangos de capacidad 1kg / 2kg / 5kg / 10kg / 20kg para elegir.La celda de carga de haz de jr s FSSQ utiliza la tecnología de estenímetro de lámina de metal para proporcionar una salida de 2,0 mV/V con una no linealidad máxima del 0,2% de la salida nominal,el diseño compacto permite que el FSSQ pueda integrarse fácilmente en maquinaria o equipo de ensayo, máquinas de ensamblaje o equipos de ensayo de extremo de línea.El sensor de micro fuerza presenta orificios roscados M2 en dos lados para el montaje de accesorios o implementos para la medición de la tensión y la fuerza de compresión en aplicaciones con espacio limitado. Además de nuestro estándarPor su parte, Forsentek es también capaz y dispuesto a personalizar el sensor de fuerza de la célula de carga de acuerdo con los requisitos específicos de los clientes.
Dimensiones (en milímetros)
| Código de orden | Rango de medición | Dirección de la fuerza |
| FSSQ-10N | Se trata de un sistema de control de las emisiones de gases de escape. | Tensión/compresión |
| FSSQ-20N | Se trata de un sistema de control de velocidad. | |
| FSSQ--50N | 0-50N / 0-5kgf | |
| FSSQ-100N | 0-100N / 0-10kgf | |
| FSSQ-200N | Se trata de un sistema de control de la velocidad. |
| Capacidad |
10N / 1kg / 2.2 libras |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,2% de R.O. |
| La histeresis | ± 0,2% de R.O. |
| No repetibilidad | ± 0,1% de R.O. |
| Es una locura. | ± 0,1% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,03% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia de salida | con una potencia de 45 W o más |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm con 4 núcleos protegidos |
| Código de cableado |
Compresión Verde, señal y blanco, señal. |
Celular de carga:Dispositivo que produce una señal de salida proporcional al peso o fuerza aplicados.
Puente de Wheatstone: Un puente de Wheatstone es una red de cuatro patas de resistencia.El puente Wheatstone es el equivalente eléctrico de dos circuitos divisores de voltaje paralelos. R1 y R2 componen un circuito divisor de voltaje, y R4 y R3 componen el segundo circuito divisor de voltaje.La salida de un puente Wheatstone se mide entre los nodos centrales de los dos divisores de voltaje.
Excitación: la tensión aplicada a los terminales de entrada de la célula de carga.
Capacidad nominal: La carga axial máxima que la celda de carga está diseñada para medir dentro de sus especificaciones.
No linealidad: la desviación máxima de la curva de calibración respecto a una línea recta trazada entre las salidas sin carga y las salidas nominal.expresado en porcentaje de la potencia nominal y medido únicamente en carga creciente.
No repetibilidad: la diferencia máxima entre las lecturas de salida de la celda de carga para cargas repetidas en condiciones ambientales y de carga idénticas.
Hysteresis: la diferencia máxima entre las lecturas de salida de la celda de carga para la misma carga aplicada.una lectura obtenida aumentando la carga desde cero y la otra disminuyendo la carga desde la potencia nominal; generalmente medido a la mitad de la potencia nominal y expresado en porcentaje de la potencia nominal.
Creep: el cambio en el rendimiento de la celda de carga que se produce con un período de tiempo especificado, mientras se encuentra bajo carga y con todas las condiciones ambientales y otras variables constantes;normalmente medido con carga nominal aplicada.
Sobrecarga segura: La carga máxima en porcentaje de la capacidad nominal que puede aplicarse sin producir un cambio permanente en las características de rendimiento más allá de las especificadas.
Sobrecarga final: La carga máxima en porcentaje de la capacidad nominal que puede aplicarse sin producir una falla estructural.
Temperatura de funcionamiento: los extremos de temperatura dentro de los cuales una celda de carga funcionará sin cambios adversos permanentes en cualquiera de sus características de rendimiento.
Duración del cambio de temperatura: El cambio en la salida debido a un cambio en la temperatura de la celda de carga; generalmente expresado como un porcentaje de la carga por cambio de temperatura de un grado Celsius.
Cambio de temperatura cero: El cambio en el equilibrio cero debido a un cambio en la temperatura ambiente; generalmente expresado en porcentaje de la producción nominal por cambio de temperatura de un grado Celsius.
Resistencia de entrada: la resistencia del circuito puente de la célula de carga medida en los terminales de excitación positiva y negativa sin carga aplicada y con los terminales de salida en circuito abierto.
Resistencia de salida: Resistencia del circuito puente del transductor medida en los terminales de la señal positiva y negativa sin carga aplicada y con los terminales de entrada en circuito abierto.
Sensor de fuerza en miniatura 200N/100N/50N/20N/10N, transductor de tensión y fuerza de compresión
