| Uso: | Medida de la fuerza | Dirección de la carga: | Tensión y compresión |
|---|---|---|---|
| Salida: | Sensor análogo | Capacidad: | 10N 20N 50N 100N 200N 300N 500N 1KN |
| Tipo: | JR miniatura célula de carga del haz de s 1kg | Conexión: | M3/M4 roscó el agujero |

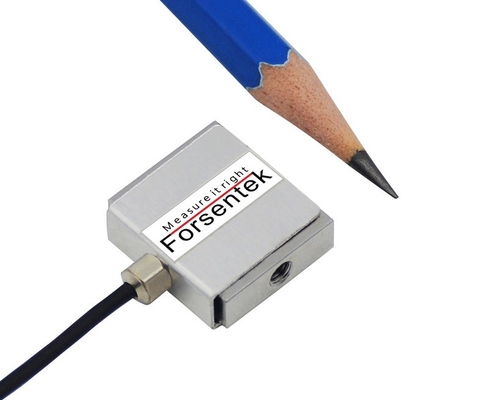

Tipo miniatura sensor miniatura 10N de s de la fuerza del haz de la célula de carga 1kg s
El tipo miniatura célula de carga FSSM de s ofrece un diseño compacto para una variedad de usos. la serie de la célula de carga del haz de S proporciona exactitud, características del diseño compacto, y una gama ancha de la capacidad de 10N a 1000N para elegir de. La mini célula de carga FSSM utiliza tecnología del indicador de tensión de la hoja de metal para entregar la salida 2.0mV/V con la ausencia de linealidad del máximo 0,1% del completo, el diseño compacto permite al FSSM ser integrada fácilmente en el equipo de la maquinaria o de prueba – ideal para la maquinaria de envasado, la maquinaria o la fin-de-línea equipo de la asamblea de prueba. El sensor ofrece los agujeros roscados en dos lados para el montaje de accesorios o los instrumentos, este sensor micro de la fuerza se pueden utilizar para la tensión y la medida de la fuerza de compresión en usos con el espacio de montaje limitado. Usted puede encontrar el haz menor de S célula de carga FSSM permutable con la célula de carga de FUTEK LSB200, Mark Miniature Force Sensors Series R04, sensor AIA de la fuerza del s-haz del flintec, ISB de la célula de carga del flintec, etc. Además de las especificaciones estándar, FSSM modelo se puede también modificar o modificar para requisitos particulares para mejorar los usos de clientes del ajuste.

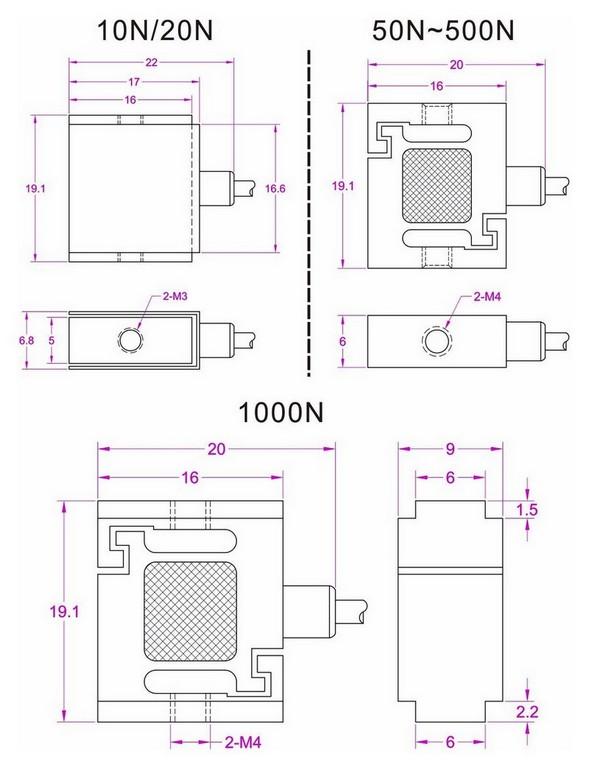

Dimensiones
Código el ordenar
| Número de parte. | Gama de medición | Dirección de la medida |
| FSSM-10N | 0-10N / 0-1kgf | Tensión y compresión |
| FSSM-20N | 0-20N / 0-2kgf | |
| FSSM-50N | 0-50N / 0-5kgf | |
| FSSM-100N | 0-100N / 0-10kgf | |
| FSSM-200N | 0-200N / 0-20kgf | |
| FSSM-300N | 0-300N / 0-30kgf | |
| FSSM-500N | 0-500N / 0-50kgf | |
| FSSM-1kN | 0-1000N / 0-100kgf |
Especificaciones
| Capacidad | 10N / 1kg/2,2 lbf 20N / 2kg/4,4 libras 50N / 5kg/10 lbf 100N / 10kg/20 libras 200N / 20kg/45 lbf 300N / 30kg/65 lbf 500N / 50kg/110 lbf 1kN/100kg/220 libras |
| Salida nominal | 2.0mV/V |
| Excitación | 3-12V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | El ±0.1% R.O. |
| Histéresis | El ±0.1% R.O. |
| Nonrepeatability | El ±0.05% R.O. |
| Arrastramiento (5min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.03% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.02% R.O./oC |
| Resistencia entrada | ohmios 380±30 |
| Resistencia de salida | ohmios 350±5 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP62 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø2*4000mm 4 protegió |
| Conexión de código |
Compression@ Verde--Signal+ blanco--Señal |
