Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza en 3 ejes | El tipo: | Transductor de fuerza triaxial |
|---|---|---|---|
| Capacidad: | 10N 20N 50N 100N | Producción: | Sensor análogo |
| Dirección de carga: | Fx/Fy/Fz |

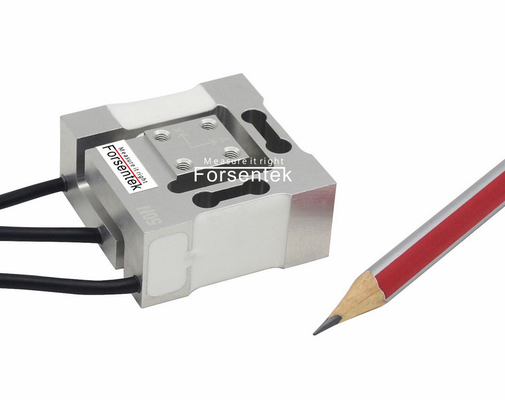

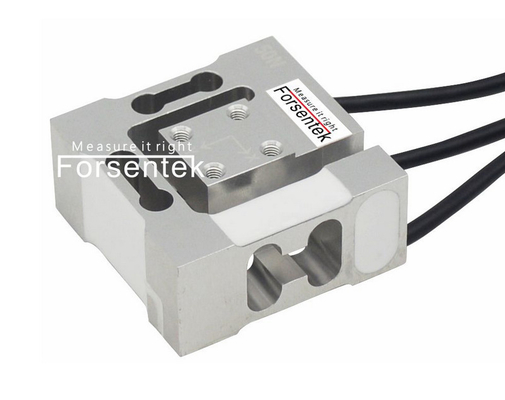

Celular de carga triaxial 1 kg Celular de carga multiaxial 10N Sensor de fuerza triaxial
La célula de carga triaxal FNZ está hecha de aluminio basado en la tecnología del medidor de deformación, el sensor de fuerza triaxal FNZ proporciona una salida mV/V para cada eje desde el puente de piedra de trigo que requiereNo se realizará ninguna manipulación matemática para la medición de la fuerza en 3 ejesEl modelo FNZ está disponible en rangos de medición de 10N / 20N / 50N / 100N para los tres ejes, cada eje puede utilizarse para medir tanto la tensión como la fuerza de compresión.Baja transmisión transversal, precio competitivo, usted puede encontrar sensor de fuerza multieje FNZ adecuado para aplicaciones tales comoMedición de la fuerza de fricción, control de la fuerza en robótica, control de la fuerza en dispositivos de entrega, bancos de ensayo industriales, etc.
Especificaciones
| Capacidad |
10N / 1kg / 2.2 libras 20N / 2kg / 4.4 libras 50N / 5kg / 11 libras 100N / 10kg / 22 libras |
| Producción nominal | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,2% de R.O. |
| La histeresis | ± 0,2% de R.O. |
| No repetibilidad | ± 0,1% de R.O. |
| Es una locura. | ± 0,2% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | 0... + 25oC. Las |
| Temperatura de funcionamiento | -10... más 50oC. Las |
| Cambio de temperatura cero | ± 0,05% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,01% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia de salida | 350 ± 10 ohmios |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | De aleación de aluminio |
| El cable | Ø3*2000 mm ((para cada eje) |
| Código de cableado | Rojo--E+ Negro--E- Verde--S+ Blanco--S- |
Sensor de fuerza triaxial de 1 kg 2 kg 5 kg 10 kg 10N 20N 50N 100N
Código de orden del sensor de fuerza triaxial FNZ
| La parte No. | Capacidad |
| Fx=Fy=Fz El valor de las emisiones de gases de efecto invernadero | |
| El FNZ-10N |
10N |
| El FNZ-20N | 20N |
| El FNZ-50N | 50N |
| El FNZ-100N | 100N |

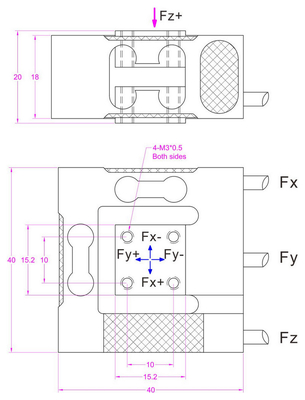

Dimensiones (unidad en mm)
