| Utilización: | Medición de la fuerza Fx/Fy/Fz | El tipo: | Celda de carga de 3 ejes |
|---|---|---|---|
| Capacidad: | 10N 20N 50N 100N | Producción: | Sensor análogo |
1 kg Celular de carga multieje 2 kg Celular de carga de 3 ejes 5 kg Sensor multieje 10 kgf

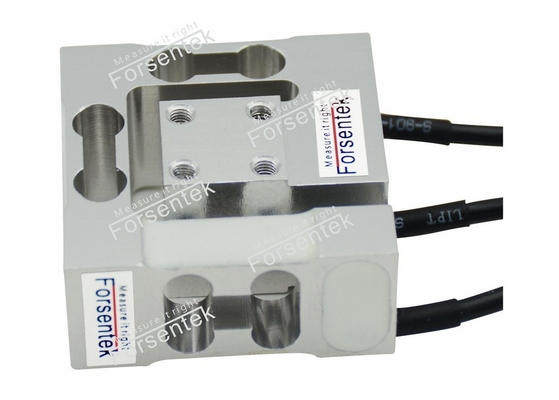

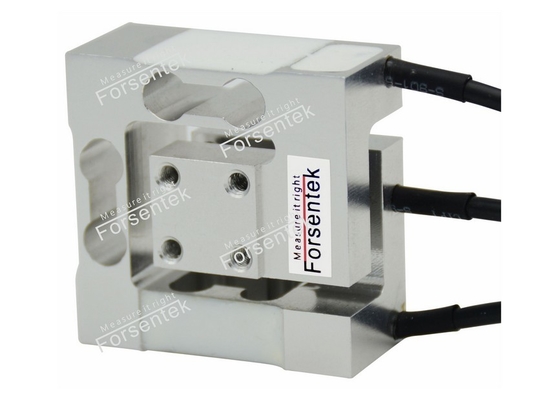

La celda de carga multieje en miniatura FNZ está hecha de aluminio basada en la tecnología de estenímetro que ofrece 0-1kg / 0-2kg / 0-5kg / 0-10kg cuatro rangos de medición nominales para los tres ejes,Cada eje es capaz de medir la fuerza tanto en dirección de tensión como de compresión.El sensor de fuerza FNZ multi-eje utiliza un puente completo independiente de piedra de trigo para cada eje para entregar una salida mV/V proporcional a la fuerza aplicada y no requiere manipulación matemática.El amplificador de señal de 3 canales LC3A se puede utilizar para convertir la señal mV en salida de 0-5V / 0-10V / 4-20mATomando FNZ-100N y LC3A ((-10-10V) -24V por ejemplo, la relación carga-tensión será de 0-100N carga en dirección Fx+/Fy+/Fz+ VS 0~10V salida, 0-100N carga en dirección Fx-/Fy-/Fz VS 0~(-10V salida.Las aplicaciones típicas de este tipo de transductores son, por ejemplo, la medición de la fuerza de fricción, el control de la fuerza en robótica, los simuladores de fuerza, el monitoreo de la fuerza en dispositivos de entrega, los bancos de ensayo industriales, etc...
Especificaciones
| Capacidad |
10N / 1kg / 2.2 libras 20N / 2kg / 4.4 libras 50N / 5kg / 10 libras 100N / 10kg / 20 libras |
| Producción nominal | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,2% de R.O. |
| La histeresis | ± 0,2% de R.O. |
| No repetibilidad | ± 0,1% de R.O. |
| Es una locura. | ± 0,2% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | 0... + 25oC. Las |
| Temperatura de funcionamiento | -10... más 50oC. Las |
| Cambio de temperatura cero | ± 0,05% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,01% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia de salida | 350 ± 10 ohmios |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | De aleación de aluminio |
| El cable | Ø3*2000 mm |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
1 kg Celular de carga multieje 2 kg Celular de carga de 3 ejes 5 kg Sensor multieje 10 kgf

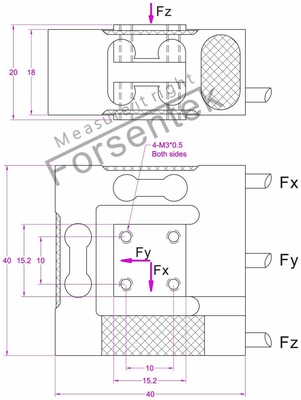

Dimensiones (en milímetros)
