Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de peso | El tipo: | Micro sensor de peso |
|---|---|---|---|
| Producción: | Sensor análogo | Capacidad: | Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B. |
| Estructura: | Celda de carga de tipo haz en miniatura |

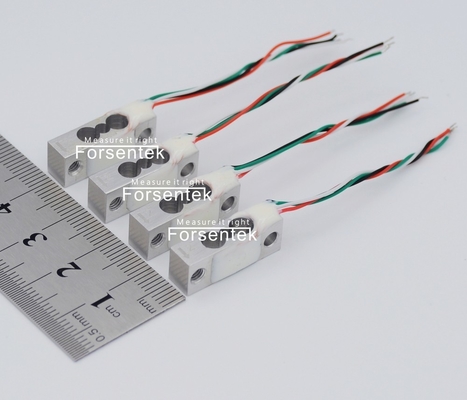

Celular de carga micro 10kg 5kg 3kg 2kg Sensor de fuerza en miniatura 100N 50N 30N 20N
Micro Load Sensor FMZC se basa en el medidor de tensión para entregar 1.0mV / V de salida de un puente de piedra de trigo completo.alta precisión con un máximo de 0El 0,1% de la no linealidad de la capacidad total. Los estresadores de resistencia de 1000 ohmios utilizados son más eficientes desde el punto de vista energético en comparación con los estresadores de 350 ohmios comúnmente utilizados.El tamaño compacto (L*W*H=22*8*5mm) y el material de aluminio hacen que FMZC pese sólo unos 2.2 gramos lo que lo hace adecuado para aplicaciones de medición de peso donde la masa total y el espacio de montaje son importantes.alta precisión y bajo costo, lo que hace que el sensor de peso FMZC sea adecuado para el monitoreo de peso en la electrónica de consumo.automotriz y demás.Forsentek también puede y está dispuesto a proporcionar un servicio personalizado si no puede encontrar sensores de medición de peso/carga/fuerza adecuados de la cartera de productos estándar.
Producción de la celda de carga = (alimentador * potencia nominal) * carga / capacidad
La potencia nominal del sensor de peso del tipo de haz FMZC es de alrededor de 1,0 mV/V.
La fuente de alimentación del transductor de micropeso FMZC está normalmente dentro del rango de 3-10V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del transductor de células de carga pequeñas FMZC es normalmente dentro de -10mV... +10mV.
Ejemplo uno:Celular de carga de un solo puntoFMZC-5kg con sensibilidad de 1,0 mV/V alimentado por 3.3 V de corriente continua, el rango de salida es- 3,3 mV... más3.3 mV.
Ejemplo dos:Celular de carga de punto único en miniaturaFMZC-10kg con sensibilidad 1.0mV/V alimentado por 5V DC, el rango de salida es -5mV...+5 mV. ¿Qué es eso?
Especificaciones
| Capacidad nominal |
2kg / 20N / 4.4lbf 3kg / 30N / 6.6lbf 5kg / 50N / 11lbf. ¿ Qué es eso? 10kg / 100N / 22 libras |
| Producción nominal | 1.0 mV/V |
| La emoción. | 3 a 10 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,1% de la R.O. |
| La histeresis | ± 0,1% de la R.O. |
| No repetibilidad | ± 0,05% de la R.O. |
| Es una locura. | ± 0,05% de la R.O. |
| Sobrecarga segura | El 120% de las F.S. |
| Sobrecarga máxima | El 200% de la F.S. |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura cero | ± 0,05% de la R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,05% de la R.O./oC. Las |
| Resistencia de entrada | 1020 ± 100 ohmios |
| Resistencia de salida | 1020 ± 20 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | De aleación de aluminio |
| El cable | 32AWG*180mm ((Cable más largo disponible) |
| Código de cableado | Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |

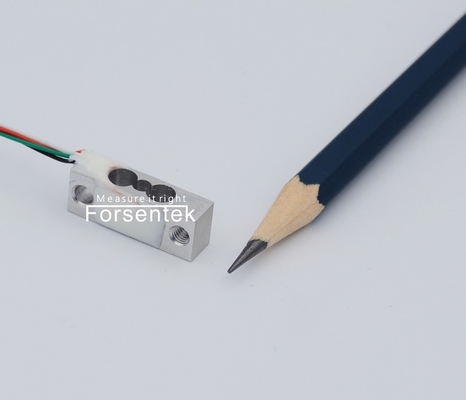

2kg 3kg 5kg 10kg Sensor de celda de carga en miniatura FMZC
Dimensiones (unidad en milímetros)
