Datos del producto:
Pago y Envío Términos:
|
| Uso: | Escalas de tolva, escalas de la correa, escalas de plataforma | Type: | Shear Beam Load Cell |
|---|---|---|---|
| Salida: | Sensor análogo | Capacidad: | 100kg~10t (1klb~ 20klbf) |
| Material: | Acero de aleación |

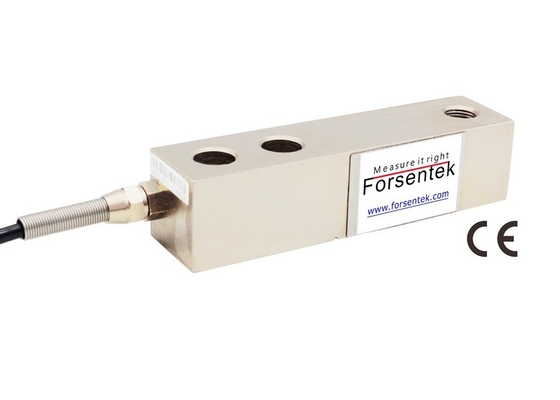

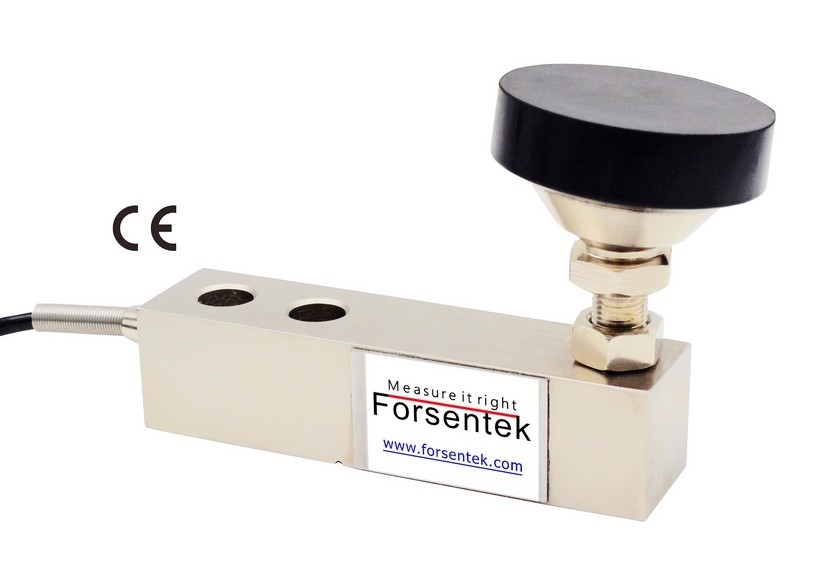

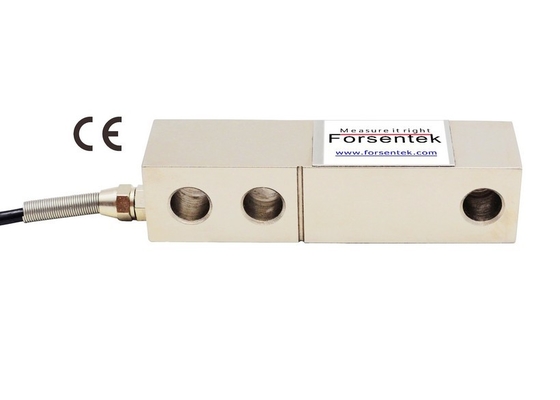

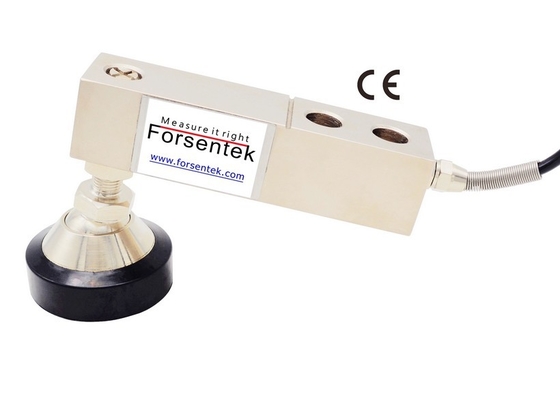

Sensor terminado 0-20klb del peso de la célula de carga del haz del esquileo solo 0-10t
La sola célula de carga terminada del haz del esquileo FH8C se hace del acero de aleación que utiliza la tecnología del indicador de tensión, alta sensibilidad con la salida nominal unificada 3.0mV/V. El solo sensor terminado FH8C del peso ofrece 100kg/250kg/500kg/1000kg/1500kg/2000kg/2500kg/3000kg/5000kg/10000kg (220lbs/550lb/1klb/1.5klbf/2klb/2.5klbs/3klb/4klbf/5klb/7.5klb/10klb/20klb) valoró capacidades de elegir de, el sensor FH8C del loadcell es temperatura compensada con la ausencia de linealidad del máximo 0,02% del completo. Alta exactitud, precio competitivo, IP67 sellado herméticamente, usted puede encontrar el solo transductor terminado FH8C de la carga aplicable para las escalas de plataforma, lote que pesa, escalas de tolva, basura que pesa el sistema, cama médica que pesa y así sucesivamente.
Dimensiones (unidad en milimeter)
Especificaciones
| Capacidad | 100kg 250kg 500kgf 1t 1.5ton 2t 2.5t 3ton 5t 10t 220lb 550lb 1klb 1.5klbs 2klb 2.5klb 3klbf 5klb 7.5klb 10klb 20klb |
| Salida nominal | 3,0 mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | el ±0.02% de capacidad |
| Histéresis | el ±0.02% de capacidad |
| Nonrepeatability | el ±0.017% de capacidad |
| Arrastramiento (30min) | el ±0.02% de capacidad |
| Sobrecarga segura | 150% de la capacidad |
| Última sobrecarga | el 250% de capacidad |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -35… +65oC |
| Cambio cero de la temperatura | El ±0.02% R.O./10oC |
| Palmo del cambio de la temperatura | El ±0.02% R.O./10oC |
| Resistencia entrada | ohmios 350±10 |
| Resistencia de salida | ohmios 350±5 |
| Resistencia de aislamiento | >ohmios de los 5000M |
| Protección del ingreso | IP67 |
| Material del elemento | Acero de aleación niquelado |
| Cable | 0.5-2t Ø5 4000m m cable protegido 4 bases Otras capacidades Ø5 6000m m cable protegido 4 bases |
| Conexión de código |
Red-Exc+ Negro-Exc Amarillo-escudo de los Blanco-Sig de Green-Sig+ |
Sensor terminado 0-20klb del peso de la célula de carga del haz del esquileo solo 0-10t
Una célula de carga contiene normalmente un puente de wheatstone que produzca una señal de salida proporcional al peso o a la fuerza aplicado. El puente de wheatstone lleno es una red de cuatro piernas resistentes. Uno o más de estas piernas pueden ser elementos de detección activos. El puente de Wheatstone es el equivalente eléctrico de dos circuitos paralelos del divisor de voltaje. R1 y R2 componen un circuito del divisor de voltaje, y R4 y R3 componen el segundo circuito del divisor de voltaje. La salida de un puente de Wheatstone se mide entre los nodos medios de los dos divisores de voltaje.
Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal del transductor FH8C del peso está alrededor de 3mV/V.
La fuente de alimentación está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La gama de la señal de salida del loadcell FH8C está tan normalmente dentro de 0… +45mV.
Ejemplo: La sola célula de carga terminada FH8C-500kg con la salida nominal 3.0mV/V accionada por 10V DC, la gama de la salida es 0… +30mV.
